Asystent pasa ruchu to jeden z tych układów, które wydają się proste dopóki nie zaczynają działać wybiórczo: raz delikatnie korygują tor jazdy, a raz od razu wyrzucają komunikat o błędzie. W tym artykule pokazuję, jak ten system pracuje od strony elektryki, co najczęściej go rozstraja, jak wygląda sensowna diagnostyka i kiedy nie da się obejść bez kalibracji. Piszemy o tym praktycznie, bo właśnie w warsztacie i przy codziennej eksploatacji wychodzą rzeczy najważniejsze: zasilanie, masa, kamera, wiązka i geometria auta.
Najważniejsze rzeczy, które warto wiedzieć o tym układzie
- Układ opiera się głównie na kamerze przedniej, sterowniku, zasilaniu, komunikacji CAN i danych z innych modułów auta.
- Najczęstsze problemy to zabrudzona szyba, słabe napięcie, uszkodzona wiązka, błędna geometria i brak kalibracji po naprawie.
- Jeżeli auto miało wymienianą szybę, demontowaną kamerę albo naprawiany przód, kalibracja jest zwykle konieczna.
- Profesjonalna rekalibracja trwa zazwyczaj od 30 minut do 4 godzin, a koszt na rynku najczęściej mieści się w widełkach od około 300 do 1000 zł.
- Skasowanie błędu bez znalezienia przyczyny daje tylko chwilowy efekt.
Jak działa układ i dlaczego elektryka ma tu większe znaczenie niż się wydaje
W praktyce widzę to tak: ten system nie „patrzy” na pasy sam z siebie, tylko łączy obraz z kamery z danymi z innych sterowników. Kamera przy lusterku analizuje linie na jezdni, a sterownik porównuje ten obraz z informacjami o prędkości, kącie skrętu kierownicy i zachowaniu auta. Dopiero wtedy wie, czy samochód jedzie stabilnie, czy zaczyna zjeżdżać z toru jazdy.
To ważne, bo w prostszych autach układ tylko ostrzega kierowcę, a w bardziej rozbudowanych potrafi też delikatnie korygować tor jazdy przez elektryczne wspomaganie kierownicy albo pojedyncze przyhamowanie koła. Z perspektywy diagnosty różnica jest duża: przy aktywnej korekcie trzeba sprawdzić nie tylko kamerę, ale również EPS, ABS/ESP, komunikację po CAN i czujnik kąta skrętu.
Co musi działać, żeby obraz z kamery miał sens
Ja zawsze układam to sobie w głowie jako łańcuch zależności. Jeśli jeden element nie domaga, cały system może działać niepewnie albo wcale.
- Kamera przednia - widzi linie, pobocze i kontrast nawierzchni.
- Sterownik ADAS - interpretuje obraz i wydaje polecenia.
- Zasilanie i masa - bez stabilnego napięcia elektronika zaczyna gubić dane.
- Magistrala CAN - przekazuje informacje między modułami auta.
- Układ kierowniczy i czujniki ruchu - potwierdzają, czy auto faktycznie zmienia tor jazdy.
Jeżeli rozumiem tę zależność, dużo łatwiej oddzielam prawdziwą usterkę od zwykłego ograniczenia warunków drogowych. To prowadzi prosto do typowych powodów awarii, bo właśnie tam najczęściej leży problem.
Co najczęściej wyłącza system albo wywołuje błędne działanie
Nie każda informacja o błędzie oznacza uszkodzoną kamerę. Często winna jest rzecz prostsza: zabrudzona szyba, słaby akumulator, źle ustawiona geometria albo przerwa w wiązce. Równie ważne jest to, że część objawów wcale nie jest awarią, tylko ograniczeniem działania w konkretnych warunkach.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| System nie aktywuje się po uruchomieniu auta | Słabe napięcie, bezpiecznik, masa, problem z komunikacją lub wtyczką | Stan akumulatora, ładowanie, bezpieczniki, punkty masowe, złącza |
| Funkcja działa tylko czasami, zwłaszcza w deszczu lub po zmroku | Zabrudzona albo zaparowana szyba, słaba widoczność linii, ograniczone warunki drogowe | Strefę kamery, czystość szyby, warunki widoczności, jakość oznakowania |
| Auto reaguje za wcześnie albo „pływa” po pasie | Rozkalibrowanie, zła geometria, inny rozmiar kół, błąd czujnika kąta skrętu | Geometrię zawieszenia, zgodność opon, zapisane błędy adaptacyjne |
| Usterka pojawiła się po wymianie szyby albo naprawie przodu | Brak kalibracji, zły montaż kamery, przesunięty uchwyt | Raport kalibracji, mocowanie kamery, ustawienie względem osi pojazdu |
| Brak reakcji mimo braku widocznej kontrolki | Przerwa w przewodzie, problem ze sterownikiem, błędne dane z innego modułu | Odczyt błędów, test wiązki, dane rzeczywiste z modułów powiązanych |
Właśnie dlatego nie zaczynam od wymiany części. Najpierw chcę wiedzieć, czy problem jest stały, czy pojawia się tylko przy określonej pogodzie, po naprawie albo przy słabym napięciu. To oszczędza czas i ogranicza nietrafione decyzje serwisowe.
Jak diagnozuję usterkę krok po kroku
Moim zdaniem dobra diagnostyka tego układu to nie polowanie na pojedynczy błąd, tylko sprawdzenie całego łańcucha. Jeśli klient mówi, że samochód przestał trzymać tor jazdy albo system wyłącza się bez powodu, zaczynam od prostych rzeczy i dopiero potem przechodzę do bardziej złożonych testów.
- Odczytuję błędy ze wszystkich powiązanych sterowników, nie tylko z modułu kamery.
- Sprawdzam napięcie akumulatora, ładowanie i historię spadków napięcia.
- Oglądam szybę, uchwyt kamery, wtyczkę i wiązkę pod kątem wilgoci, korozji i luzu.
- Analizuję dane rzeczywiste, czyli to, czy kamera widzi linie, jak widzi kąt skrętu i co raportuje układ stabilizacji.
- Wykonuję jazdę próbną albo procedurę warsztatową zgodną z wymaganiami producenta.
Przeczytaj również: Alternator - objawy awarii, diagnostyka i co sprawdzić!
Same kody to za mało
W pamięci sterownika często pojawiają się komunikaty typu brak kalibracji, zbyt słaby sygnał, przerwa w obwodzie albo niewiarygodne dane. To daje dobry punkt startowy, ale nie rozwiązuje sprawy samo z siebie. Z mojego doświadczenia wynika, że dopiero połączenie kodów błędów z parametrami bieżącymi pokazuje, czy winna jest kamera, zasilanie, wiązka, czy jeszcze coś innego, na przykład czujnik kąta skrętu.
Jeżeli błąd wraca zaraz po skasowaniu, nie traktuję tego jako drobiazgu. To zwykle znak, że problem jest nadal obecny, a nie tylko zapisany w pamięci. Gdy mam już taki obraz sytuacji, mogę sensownie ocenić, czy wystarczy naprawa elektryczna, czy trzeba przejść do kalibracji.
Kiedy sama diagnostyka nie wystarczy i trzeba kalibrować układ
Tu pojawia się najczęstsze nieporozumienie. Kierowca widzi błąd i oczekuje, że skasowanie komunikatu przywróci wszystko do normy. Tymczasem kamera i czujniki mogą być sprawne elektrycznie, ale patrzeć już nie tam, gdzie powinny. Wystarczy wymiana szyby, demontaż kamery, naprawa przodu auta albo zmiana geometrii zawieszenia, żeby układ stracił punkt odniesienia.

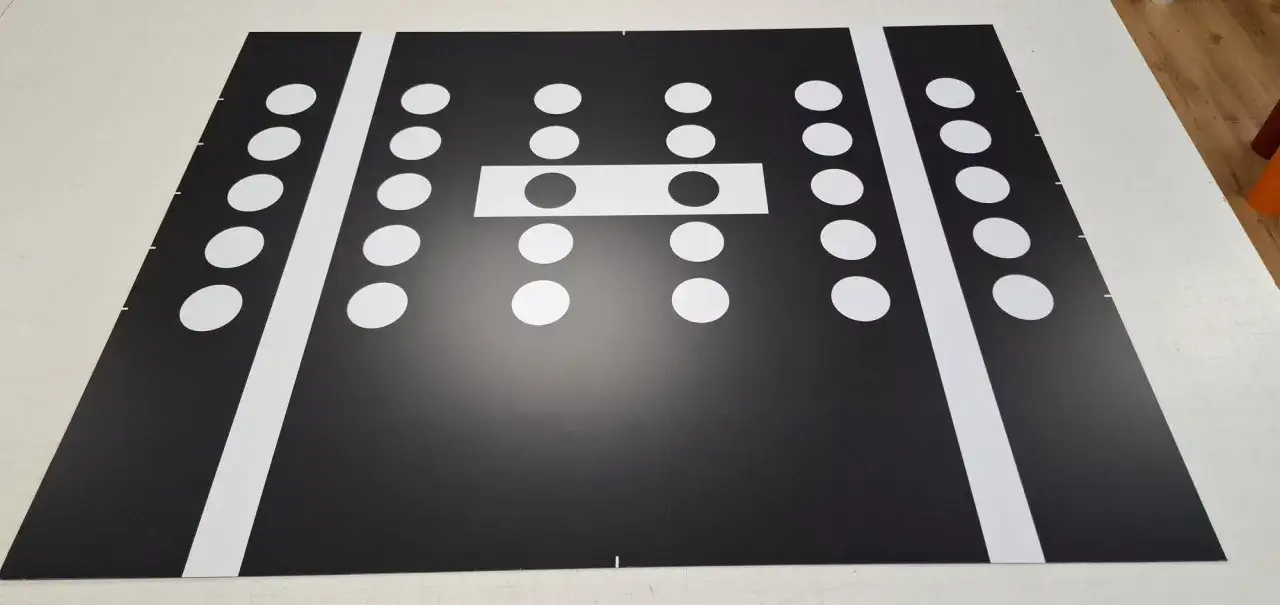

W praktyce rozróżniam dwa główne podejścia: kalibrację statyczną i dynamiczną. W pierwszej auto stoi na stanowisku, a warsztat ustawia je względem tablic i osi pojazdu. W drugiej trzeba wykonać jazdę testową w określonych warunkach. Który wariant jest właściwy, zależy od producenta i konkretnego systemu, dlatego nie zakładam z góry, że każdą procedurę da się zrobić „na szybko”.
| Rodzaj kalibracji | Kiedy ma sens | Co jest potrzebne |
|---|---|---|
| Statyczna | Po wymianie szyby, demontażu kamery, naprawie uchwytu lub błędzie ustawienia | Równa powierzchnia, tablice kalibracyjne, precyzyjne ustawienie auta |
| Dynamiczna | Gdy producent wymaga kalibracji podczas jazdy | Odpowiednia droga, dobre oznakowanie pasów, właściwa prędkość i warunki ruchu |
Jeśli warsztat ogranicza się do samego skasowania błędu, a nie ma sprzętu ani procedury producenta, problem bardzo często wraca. Dlatego kalibracja nie jest dodatkiem do naprawy, tylko jej częścią. Z tego właśnie powodu warto też wiedzieć, ile taka usługa realnie kosztuje i od czego zależy cena.
Ile to kosztuje i od czego zależy cena
Na rynku warsztatowym ceny nie są jednolite, ale da się wskazać rozsądne widełki. Najprostsza rekalibracja kamery albo radaru zwykle mieści się w niższym przedziale, a bardziej złożone auta z kilkoma systemami wspomagania wyraźnie podnoszą koszt. Do tego dochodzi czas - od prostych około 30 minut do nawet 4 godzin przy bardziej wymagających procedurach.
| Usługa | Orientacyjny koszt | Co podbija cenę |
|---|---|---|
| Kalibracja kamery | Około 300-550 zł | Typ kalibracji, marka auta, wymagane ustawienia i dostęp do procedury |
| Kalibracja radaru | Około 350-1000 zł | Stopień złożoności systemu, liczba czujników, konieczność dodatkowych ustawień |
| Naprawa połączona z geometrią i kilkoma systemami ADAS | Wyraźnie więcej niż pojedyncza kalibracja | Zakres prac, liczba modułów, test drogowy, dokumentacja końcowa |
Ważne jest też to, że nie każdy warsztat ma odpowiedni sprzęt. Kalibracja wymaga tablic, precyzyjnego ustawienia pojazdu i oprogramowania zgodnego z procedurą producenta. Sama inwestycja w takie wyposażenie jest duża, więc nic dziwnego, że usługa kosztuje więcej niż zwykły odczyt błędów. To nie jest miejsce na półśrodki, bo od poprawności ustawienia zależy bezpieczeństwo całego układu.
Jak dbać, żeby nie wracały błędy
Najlepiej działa profilaktyka, nie gaszenie kontrolek. Ten układ jest wrażliwy na drobiazgi, które w zwykłym aucie nie robiłyby większego wrażenia. Zabrudzona szyba, słaby akumulator czy drobna zmiana geometrii potrafią wywołać komunikat, który wygląda groźnie, choć źródło problemu bywa proste.
- Utrzymuj czystość szyby w strefie kamery i nie zaklejaj jej folią, naklejkami ani ciężką osłoną.
- Po wymianie szyby albo naprawie przodu auta zawsze żądaj potwierdzenia kalibracji.
- Nie lekceważ słabego akumulatora i spadków napięcia podczas rozruchu.
- Po zmianie zawieszenia, felg lub opon sprawdź geometrię i zgodność rozmiarów z zaleceniami producenta.
- Jeżeli system działa gorzej w deszczu, nocy albo przy słabych oznaczeniach, traktuj to jako sygnał do kontroli, a nie wyłącznie jako „kaprys elektroniki”.
To są proste rzeczy, ale właśnie one najczęściej decydują o tym, czy układ będzie działał stabilnie przez lata, czy co chwilę będzie wymagał interwencji. W praktyce najwięcej szkód robi nie awaria samej kamery, tylko lekceważenie tych drobnych czynników, które rozjeżdżają cały system.
Co sprawdzam najpierw, gdy kierowca zgłasza problem z trzymaniem pasa
Gdy ktoś przyjeżdża z takim problemem, mam zawsze tę samą kolejność myślenia. Najpierw patrzę na napięcie i błędy w sterownikach, potem na strefę kamery i stan szyby, a dopiero później na kalibrację. To proste podejście, ale pozwala szybko odsiać usterki pozorne od tych, które naprawdę wymagają ingerencji.
- Stan akumulatora i ładowania.
- Bezpieczniki, masy i złącza w okolicy kamery oraz modułów powiązanych.
- Obraz z kamery i warunki widoczności linii na drodze.
- Ostatnie naprawy: szyba, zderzak, zawieszenie, opony, geometria.
- Potwierdzenie kalibracji oraz jazda testowa po naprawie.
Jeżeli po tych krokach problem nadal wraca, potrzebny jest warsztat, który pracuje zgodnie z procedurami producenta, a nie tylko uniwersalny skaner. W tym układzie elektronika, ustawienie nadwozia i poprawna kalibracja tworzą jedną całość, więc pominięcie któregokolwiek elementu zwykle kończy się powrotem usterki.
