Budowa silnika krokowego jest prosta tylko na schemacie, bo w praktyce o jego pracy decyduje kilka precyzyjnie spasowanych elementów: stojan, rotor, uzwojenia, łożyska i niewielka szczelina powietrzna. W tym tekście rozkładam ten napęd na części pierwsze, pokazuję, jak zamienia impulsy w ruch skokowy i na co zwracać uwagę przy diagnozie albo wymianie. To temat szczególnie przydatny tam, gdzie liczy się dokładne pozycjonowanie, od samochodowych modułów wykonawczych po proste układy automatyki.
Najważniejsze rzeczy, które warto zapamiętać
- W środku najważniejszy jest duet stator i rotor, a nie zewnętrzna obudowa.
- Typowy hybrydowy silnik krokowy ma 200 kroków na obrót, czyli 1,8° na krok; wersja precyzyjniejsza schodzi do 0,9°.
- Moment trzymający utrzymuje pozycję przy zasilaniu, a moment zaczepowy działa także bez prądu, ale jest wyraźnie słabszy.
- W praktyce częściej psuje się nie sam napęd, tylko zasilanie, sterownik, przewody albo mechanika współpracująca z silnikiem.
- Przy doborze liczą się nie tylko gabaryty, lecz także prąd fazy, moment, typ wału, kąt kroku i warunki pracy.
Z czego składa się silnik krokowy

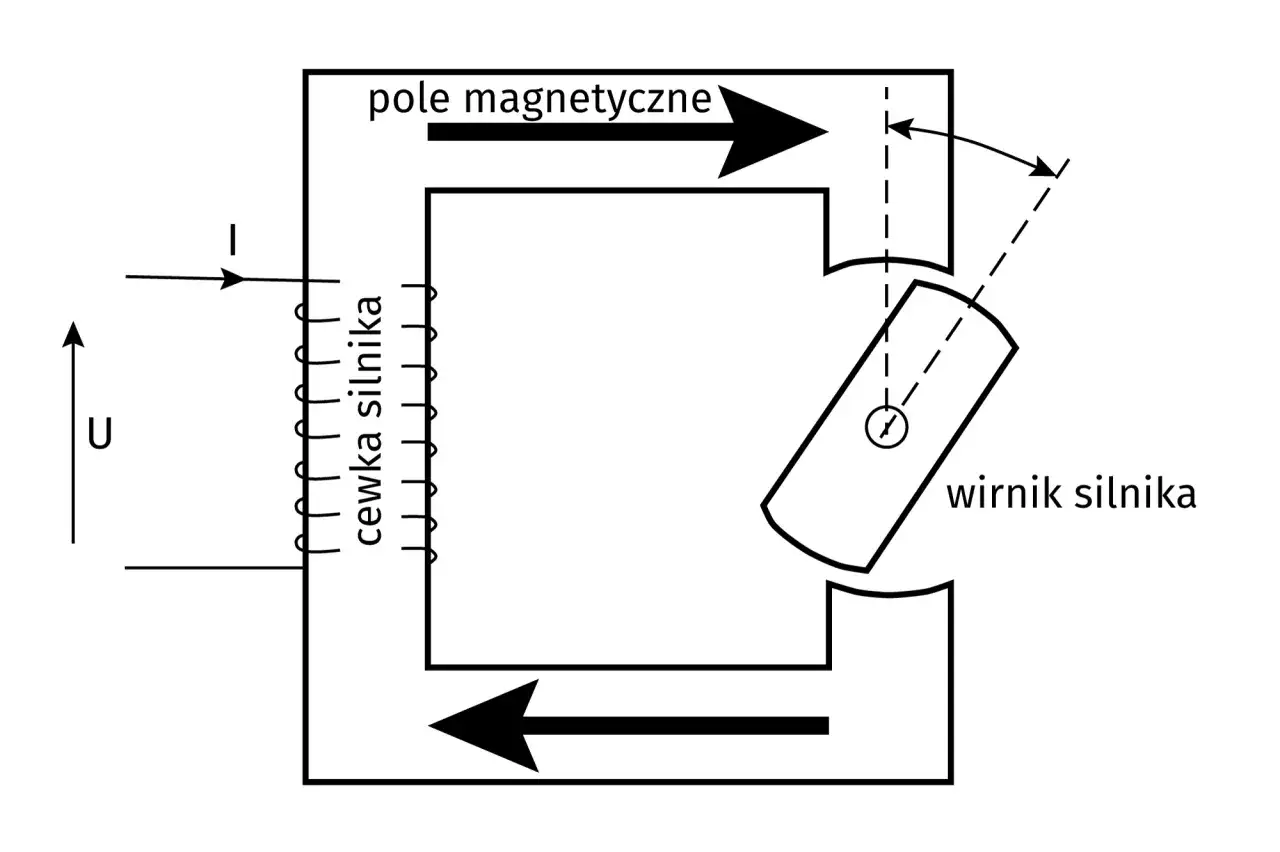

Jeśli rozbierze się taki napęd na czynniki pierwsze, szybko widać, że jego konstrukcja jest logiczna, ale bardzo wymagająca pod względem dokładności. Ja zwykle zaczynam od osi mechanicznej, bo to ona przenosi moment na resztę układu, a dopiero potem patrzę na część elektromagnetyczną. W motoryzacji ma to znaczenie szczególnie wtedy, gdy silnik steruje ruchem klap, wskaźników albo innych niewielkich nastawników.
| Element | Rola | Dlaczego jest ważny |
|---|---|---|
| Stator | Stała część z uzwojeniami i zębami magnetycznymi | Tworzy pole magnetyczne, które „przestawia” rotor o kolejny krok |
| Rotor | Ruchoma część osadzona na wale | Reaguje na sekwencję impulsów i zamienia ją w obrót |
| Uzwojenia | Cewki zasilane w określonej kolejności | Od ich parametrów zależy prąd, moment i nagrzewanie |
| Wał | Oś wyjściowa silnika | Przenosi ruch na przekładnię, śrubę lub mechanizm pomocniczy |
| Łożyska | Podpora wirnika | Zmniejszają tarcie i pilnują osiowości całego układu |
| Obudowa | Sztywna rama dla części wewnętrznych | Utrzymuje geometrię i pomaga odprowadzać ciepło |
| Szczelina powietrzna | Minimalna odległość między stojanem a wirnikiem | Jeśli rośnie, spada moment i precyzja pozycjonowania |
Właśnie ta mała szczelina powietrzna robi ogromną różnicę. Zbyt duży luz, zużyte łożysko albo odkształcenie obudowy potrafią zmienić zachowanie silnika bardziej niż sam parametr z tabliczki znamionowej. Kiedy te elementy są na swoim miejscu, łatwiej zrozumieć, skąd bierze się ruch skokowy i dlaczego sterowanie ma tak duże znaczenie.
Jak impulsy sterujące zamieniają się w ruch

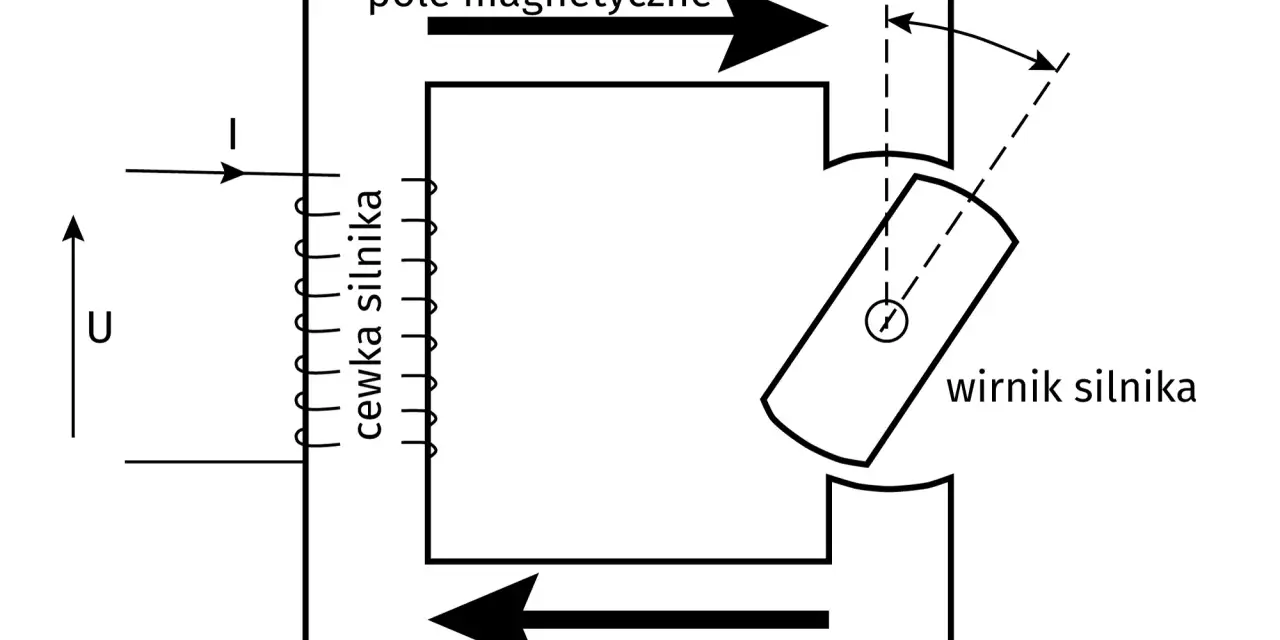

Silnik krokowy nie obraca się „ciągle” jak klasyczny silnik prądu stałego, tylko wykonuje kolejne, kontrolowane przeskoki. Sterownik podaje prąd do jednej lub kilku faz, pole magnetyczne ustawia zęby rotora w nowej pozycji i wał przesuwa się o zadany kąt. W praktyce oznacza to bardzo przewidywalny ruch bez konieczności stosowania klasycznego komutatora i szczotek.
Najważniejsze parametry, które wpływają na zachowanie takiego napędu, to:
- kąt kroku - najczęściej 1,8° albo 0,9° w popularnych konstrukcjach hybrydowych;
- liczba kroków na obrót - odpowiednio 200 albo 400 pełnych kroków;
- moment trzymający - siła, z jaką silnik utrzymuje pozycję po zasileniu;
- moment zaczepowy - opór odczuwalny także bez zasilania, zwykle mniejszy niż moment trzymający;
- tryb sterowania - pełny krok, półkrok albo mikrokrok.
Ja patrzę na te trzy tryby jako na kompromis między prostotą, płynnością i dokładnością.
| Tryb | Co robi sterownik | Efekt w praktyce |
|---|---|---|
| Pełny krok | Zasilana jest jedna lub dwie fazy naraz | Najprostsze sterowanie, ale ruch bywa bardziej szorstki |
| Półkrok | Układ przełącza się między jedną a dwiema fazami | Lepsza rozdzielczość i płynność niż w pełnym kroku |
| Mikrokrok | Prąd faz jest dzielony na mniejsze porcje | Bardzo płynny ruch, ale realna dokładność nadal zależy od obciążenia |
Warto pamiętać o jednym: krokowiec zwykle pracuje w pętli otwartej, czyli sterownik zakłada, że każdy impuls został wykonany. Jeśli obciążenie jest za duże, prąd źle dobrany albo mechanika stawia opór, silnik może po prostu zgubić pozycję. To prowadzi już prosto do pytania, z czego wynikają różne odmiany tej konstrukcji.
Jakie są główne odmiany konstrukcji
W praktyce spotyka się trzy podstawowe typy silników krokowych i każdy ma nieco inne wnętrze. Najczęściej wygrywa hybryda, bo łączy cechy rozwiązania z magnesem trwałym i wersji reluktancyjnej. To właśnie ona dominuje tam, gdzie liczy się dobry kompromis między momentem, rozdzielczością i ceną.
| Typ | Wnętrze | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| PM | Rotor z magnesem trwałym | Prosta budowa, rozsądna cena | Niższa rozdzielczość i mniejszy moment niż w hybrydzie | Małe napędy, prostsze mechanizmy |
| VR | Rotor ferromagnetyczny bez magnesu | Dobra rozdzielczość, prosty rotor | Zwykle słabszy moment i mniej uniwersalne zastosowanie | Układy specjalistyczne, starsze rozwiązania |
| Hybrid | Rotor z magnesem i zębatymi pakietami biegunów | Najlepszy kompromis między momentem, precyzją i płynnością | Bardziej złożona mechanika i wyższe wymagania wobec wykonania | Automatyka, precyzyjne pozycjonowanie, wiele modułów samochodowych |
Przy hybrydzie ważny jest detal, który na pierwszy rzut oka wygląda banalnie: liczba zębów na rotorze i statorze. W popularnych modelach spotyka się rozwiązania z 50 zębami, co daje 1,8° na krok, albo z 100 zębami, gdzie krok spada do 0,9°. Taki układ daje większą precyzję, ale też bardziej wymagające sterowanie i dokładniejszą mechanikę.
Gdy wiem, jaki typ siedzi w układzie, łatwiej ocenić, czego można od niego oczekiwać. To ważne, bo wiele awarii nie wynika z samego silnika, tylko z tego, że ktoś przypisał mu zadanie, do którego nie był zaprojektowany.
Co zużywa się najszybciej i jak rozpoznać problem
Silnik krokowy uchodzi za trwały, ale nie jest odporny na wszystko. W mojej praktyce najszybciej zużywają się łożyska, połączenia elektryczne i izolacja uzwojeń, a czasem problemem okazuje się po prostu zbyt wysoka temperatura pracy. W samochodzie dochodzą jeszcze drgania, wilgoć i zmienne obciążenie, więc objawy potrafią być mylące.
| Objaw | Możliwa przyczyna | Co to zwykle oznacza |
|---|---|---|
| Brzęczenie i drgania | Rezonans, nieprawidłowy tryb sterowania albo zły prąd fazy | Problem może leżeć po stronie elektroniki, nie mechaniki |
| Grzanie się po kilku minutach | Zbyt wysoki prąd, zwarcie między zwojami, przeciążenie | Silnik pracuje poza bezpiecznym zakresem |
| Gubienie kroków | Za duże obciążenie, spadek napięcia, zużyte łożyska | Napęd nie nadąża za poleceniami sterownika |
| Nierówny ruch | Zabrudzenie, tarcie, luz na osi | Mechanika zaczyna ograniczać precyzję pozycjonowania |
| Całkowity brak ruchu | Przerwa w uzwojeniu, uszkodzone złącze, problem z driverem | Najpierw trzeba sprawdzić zasilanie i ciągłość obwodu |
Najczęstszy błąd diagnostyczny polega na tym, że winę od razu zrzuca się na sam napęd. Ja zaczynam od prostszych rzeczy: sprawdzam przewody, sterownik i opór mechaniczny, bo uszkodzony element wykonawczy rzadko psuje się „sam z siebie”. Jeśli silnik pracuje ciężko ręką albo ma wyczuwalny luz, to już jest sygnał, że problem może być bardziej mechaniczny niż elektryczny.
To prowadzi do praktycznego pytania: jak dobrać albo wymienić taki silnik, żeby nie wstawić elementu, który tylko z pozoru pasuje.
Na co patrzę przy doborze albo wymianie
Przy wymianie nie wystarczy zmierzyć obudowy i porównać liczby kroków. W praktyce najpierw sprawdzam zgodność mechaniczną, potem elektryczną, a dopiero na końcu szczegóły związane z dynamiką ruchu. To oszczędza sporo czasu, bo silnik, który „na papierze” wygląda dobrze, potrafi w realnym układzie pracować gorzej niż stary element.
- Moment trzymający - musi wystarczyć do obciążenia, inaczej silnik będzie gubił pozycję.
- Prąd fazy - zbyt niski zmniejszy moment, zbyt wysoki podniesie temperaturę.
- Kąt kroku - wpływa na rozdzielczość i sposób sterowania całym układem.
- Wymiary montażowe - rozstaw otworów, długość korpusu, średnica wału i rodzaj mocowania.
- Parametry elektryczne - rezystancja i indukcyjność cewek, zgodność z driverem oraz zasilaniem.
- Warunki pracy - temperatura, drgania, kurz, wilgoć i czas pracy ciągłej.
W samochodach zwracam dodatkowo uwagę na odporność na temperaturę i jakość złącza, bo drobny problem z kontaktem potrafi imitatować awarię całego silnika. Jeżeli układ pracuje w ciasnej przestrzeni, znaczenie ma też chłodzenie: napęd o dobrym momencie, ale słabej odporności termicznej, szybko zacznie tracić parametry. I właśnie dlatego przed wymianą dobrze jest jeszcze raz odsiać usterki, które wcale nie muszą dotyczyć samego silnika.
Co sprawdzić, zanim uznasz silnik za uszkodzony
Z doświadczenia wiem, że szybka wymiana bez diagnozy często kończy się tym samym problemem po kilku dniach. Zanim uznam silnik za winowajcę, zawsze sprawdzam kilka punktów, bo one najczęściej pokazują prawdziwe źródło kłopotów:
- ciągłość cewek i równomierność ich oporu;
- stan przewodów, wtyczek i punktów lutowania;
- swobodę obrotu wału oraz luz łożysk;
- napięcie zasilania pod obciążeniem;
- ustawienie i wydajność sterownika;
- tarcie lub zacięcia w mechanizmie, który silnik napędza.
Jeśli te elementy są w porządku, dopiero wtedy sens ma podejrzenie samego napędu. W praktyce to właśnie ta kolejność pozwala odróżnić zużytą mechanikę od rzeczywistego uszkodzenia elektrycznego i szybciej wrócić do precyzyjnej pracy układu.
