Najważniejsze fakty o diagnostyce pokładowej
- OBD to system samodiagnostyki pojazdu, a nie tylko „gniazdo do kasowania błędów”.
- Najczęściej spotkasz OBD-II lub EOBD oraz 16-pinowe złącze diagnostyczne.
- Przez OBD odczytasz kody usterek, dane bieżące i status podstawowych monitorów.
- System pomaga zawęzić problem, ale nie zastępuje pomiarów elektrycznych i oględzin mechanicznych.
- Najtańszy adapter wystarczy do podstaw, lecz przy poważniejszej diagnozie bywa niewystarczający.
Co to jest OBD i po co powstało
OBD, czyli On-Board Diagnostics, to system pokładowej diagnostyki, który zbiera dane z czujników i sterowników, porównuje je z oczekiwanymi wartościami i zapisuje nieprawidłowości. W praktyce nie chodzi wyłącznie o emisję spalin, choć właśnie od monitorowania układów związanych z emisją wszystko się zaczęło. Dzisiaj przez ten sam kanał można sprawdzić sporo informacji o pracy silnika, skrzyni biegów i wybranych modułów elektronicznych.
W Europie często spotyka się też nazwę EOBD, ale dla kierowcy sens pozostaje podobny: auto samo sygnalizuje, że coś nie działa tak, jak powinno. To ważne, bo w wielu przypadkach problem daje o sobie znać wcześniej w danych sterownika niż na drodze czy podczas przeglądu. Im lepiej rozumiesz ten punkt wyjścia, tym łatwiej odczytasz to, co pokazuje skaner.
Jak działa diagnostyka pokładowa w praktyce
W uproszczeniu droga wygląda tak: czujnik mierzy temperaturę, ciśnienie, skład mieszanki albo sygnał elektryczny, sterownik porównuje wynik z oczekiwanym zakresem, a jeśli odchylenie powtarza się zbyt długo, zapisuje kod błędu i czasem zapala kontrolkę MIL. Ja patrzę na OBD jak na filtr, który zawęża obszar poszukiwań, ale jeszcze nie mówi, co dokładnie trzeba wymienić.
Kody błędów i kontrolka MIL
Kod DTC, czyli diagnostic trouble code, nie jest wyrokiem. To wskazówka, że układ wykrył problem w określonym obszarze. Dwa samochody z tym samym kodem mogą mieć różne przyczyny: nieszczelność dolotu, uszkodzony przewód, wadliwy czujnik albo rzeczywistą awarię podzespołu.
W praktyce spotkasz też kody, które kierują diagnostykę w bardzo konkretną stronę, na przykład:
- P0300 - wypadanie zapłonów, zwykle związane z zapłonem, paliwem albo kompresją.
- P0420 - zbyt niska skuteczność katalizatora, często temat emisji i pracy sond.
- P0171 - uboga mieszanka, nierzadko nieszczelność dolotu lub problem z paliwem.
- P0128 - układ chłodzenia nie osiąga właściwej temperatury, często termostat.
Dane na żywo i freeze frame
Najciekawsze w OBD bywa nie samo kasowanie błędu, tylko tak zwane live data, czyli dane bieżące. Widzisz wtedy na przykład temperaturę płynu, obroty, korekty mieszanki, sygnał z sondy lambda czy ciśnienie doładowania. Freeze frame, czyli zamrożona migawka z chwili wykrycia błędu, pokazuje warunki, w których komputer uznał, że coś jest nie tak. To bardzo pomaga, bo zamiast zgadywać, kiedy problem wystąpił, masz punkt odniesienia.
Kiedy już wiadomo, co dzieje się w sterowniku, przychodzi pora na sprzęt, który pozwala to odczytać.
Gniazdo OBD, skaner i aplikacja, czyli jak podłączyć się do auta

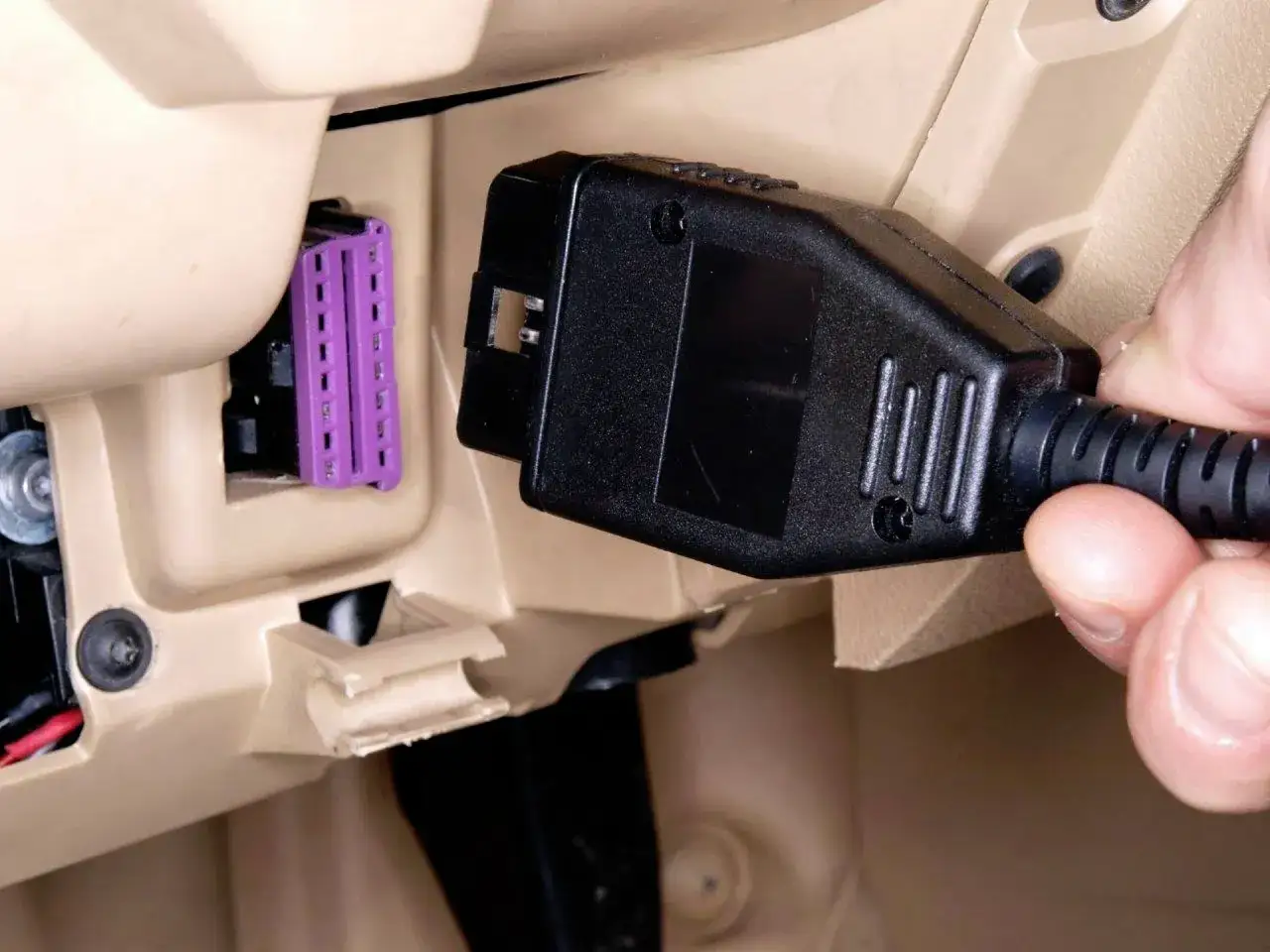

W większości aut osobowych gniazdo diagnostyczne znajdziesz pod deską rozdzielczą, najczęściej po lewej stronie, pod kierownicą albo w okolicy bezpieczników. To zwykle 16-pinowe złącze, do którego wpinasz skaner, interfejs Bluetooth albo kabel z laptopa. W praktyce dostęp do niego jest prosty, ale samo podłączenie jeszcze nie gwarantuje sensownego odczytu.
| Rozwiązanie | Dla kogo | Co daje | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|

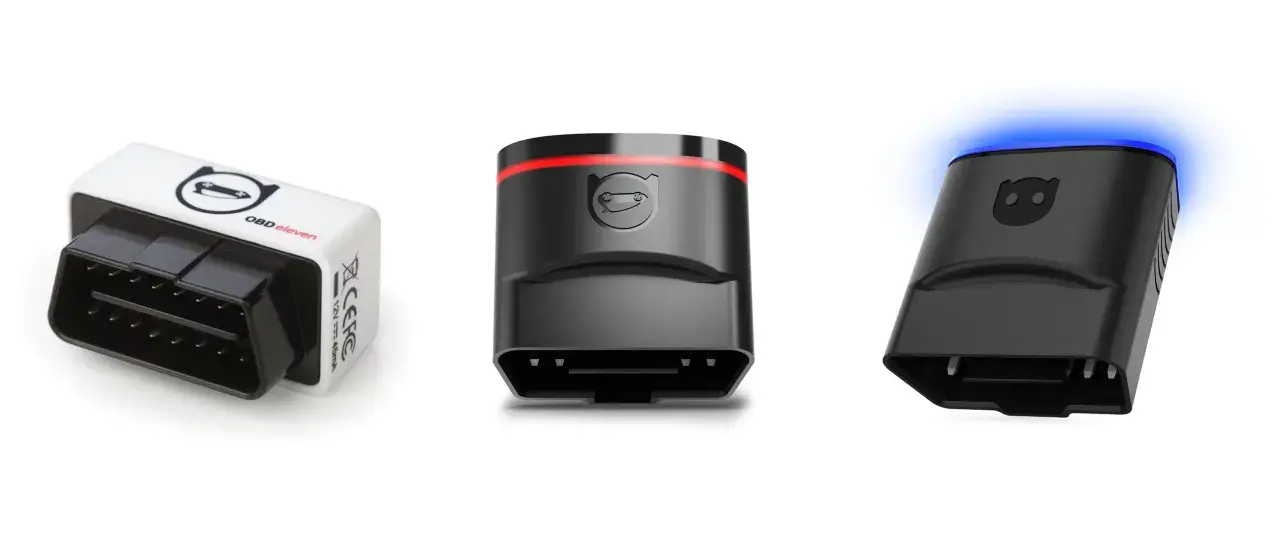

| Adapter Bluetooth + aplikacja | Kierowca, który chce podstawowego odczytu | Odczyt i kasowanie błędów, dane bieżące, czasem proste testy | Jakość zależy od adaptera, nie każdy model obsłuży wszystko | Około 20-100 zł |
| Ręczny skaner OBD2 | Osoba, która chce prostoty i niezależności od telefonu | Własny ekran, podstawowe informacje, freeze frame, czasem testy gotowości | Zwykle tylko funkcje uniwersalne | Około 150-500 zł |
| Tester warsztatowy | Mechanik lub użytkownik szukający pełniejszej diagnostyki | Głębszy odczyt wielu modułów, więcej funkcji serwisowych i testów | Wyższy koszt i większa potrzeba wiedzy | Od około 1500 zł wzwyż |
Najtańsze adaptery za kilkanaście złotych kuszą, ale tu oszczędność bywa pozorna. Jeśli interfejs gubi połączenie albo pokazuje dane w sposób losowy, diagnoza robi się gorsza, nie lepsza. Z praktycznego punktu widzenia lepiej mieć prostszy, ale stabilny sprzęt niż rozbudowaną zabawkę, której nie da się ufać.
Sprzęt to jednak tylko połowa sprawy, bo równie ważne jest to, co faktycznie da się z niego wyczytać.
Co można odczytać, a czego OBD nie pokaże
Uniwersalne OBD najlepiej sprawdza się przy układzie napędowym i emisji spalin. Zobaczysz kody usterek, podstawowe parametry pracy, status monitorów gotowości i czasem dane o chwili, w której błąd został zapisany. W wielu samochodach da się też wejść głębiej, ale to zależy od marki, rocznika i programu diagnostycznego.
Przeczytaj również: Akumulator sprawny, auto nie odpala? Diagnostyka krok po kroku
Jak czytać pierwszy znak kodu
| Prefix | Obszar | Przykład | Znaczenie w praktyce |
|---|---|---|---|
| P | Układ napędowy | P0300 | Najczęściej silnik, zapłon, paliwo, skrzynia |
| B | Nadwozie | B0010 | Elementy komfortu, wnętrza i części elektroniki karoserii |
| C | Podwozie | C1234 | Układy jezdne, ABS, zawieszenie, wspomaganie w zależności od auta |
| U | Komunikacja | U0100 | Problemy z wymianą danych między sterownikami |
W zwykłym czytniku najczęściej interesują Cię kody z grupy P, bo to one najczęściej wiążą się z pracą silnika i emisją spalin. Pozostałe grupy bywają dostępne, ale nie zawsze w pełnym zakresie. To ważne, bo uniwersalne OBD nie jest równoważne z pełną diagnostyką marki.
Przez OBD nie sprawdzisz kompresji cylindra, nie zmierzysz luzów w zawieszeniu i nie wykryjesz każdej nieszczelności mechanicznej. Nie zobaczysz też wszystkiego w układach komfortu, jeśli producent nie udostępnia tych danych w trybie uniwersalnym. Po skasowaniu błędów monitory gotowości często resetują się i samochód potrzebuje trochę jazdy, zanim znów uzna testy za zakończone, więc przed przeglądem nie warto robić kasowania w ciemno.
Z tych ograniczeń wynikają najczęstsze pomyłki, które widzę u kierowców kupujących pierwszy interfejs.
Najczęstsze błędy przy korzystaniu z OBD
- Kasowanie błędu bez zapisu danych - po skasowaniu tracisz kontekst, a czasem też ślad po rzeczywistej przyczynie.
- Traktowanie kodu jak gotowej diagnozy - kod wskazuje obszar, nie zawsze konkretną część.
- Zbyt tani adapter - niestabilne połączenie i błędne odczyty psują całą pracę.
- Pomijanie podstaw elektryki - napięcie akumulatora, masy, bezpieczniki i przewody nadal trzeba sprawdzić miernikiem.
- Oczekiwanie, że OBD zobaczy wszystko - standardowo nie diagnozuje mechanicznych luzów, geometrii ani wielu usterek poza zakresem obsługiwanym przez sterownik.
- Ignorowanie objawów z jazdy - szarpanie, spadek mocy, dymienie albo przegrzewanie są równie ważne jak sam kod.
Jeśli kontrolka miga, silnik mocno nierówno pracuje albo auto traci moc, nie ma sensu ograniczać się do aplikacji. To sygnał, że trzeba zejść poziom niżej i sprawdzić układ bardziej klasycznymi metodami.
Dlatego OBD najlepiej działa jako pierwszy krok przed warsztatem, a nie ostatni krok po awarii.
Jak wykorzystać OBD rozsądnie przed wizytą w warsztacie
Najlepszy scenariusz jest prosty: odczyt, zapis, weryfikacja i dopiero decyzja o naprawie. Dzięki temu mechanik nie zaczyna od zera, a Ty nie płacisz za czas spędzony na zgadywaniu. W praktyce to naprawdę robi różnicę, zwłaszcza przy usterkach elektrycznych i emisji.
- Odczytaj kody i zapisz je dokładnie, razem z opisem aplikacji lub skanera.
- Sprawdź freeze frame, jeśli urządzenie go pokazuje.
- Porównaj live data na biegu jałowym i podczas krótkiej jazdy próbnej.
- Nie kasuj błędu, dopóki nie masz choćby wstępnej hipotezy.
- Jeśli błąd wraca szybko, to znak, że problem jest aktywny, a nie historyczny.
- Gdy diagnoza dotyczy układu paliwowego, zapłonowego, chłodzenia albo emisji, nie odkładaj naprawy, bo koszt potrafi rosnąć lawinowo.
W warsztacie taki zestaw informacji zwykle skraca diagnostykę. Na stacji kontroli pojazdów albo przed przeglądem technicznym pomaga też szybciej ocenić, czy auto nie ma aktywnych błędów, które wrócą od razu po wyjeździe z hali. To właśnie tutaj OBD pokazuje swoją największą wartość: porządkuje chaos.
OBD daje przewagę, jeśli używasz go do myślenia, nie do zgadywania
Jeśli mam wskazać jedno praktyczne podejście, to byłoby ono takie: traktuj OBD jako szybki skrót do źródła problemu, ale zawsze łącz odczyt z objawami i pomiarem tam, gdzie to ma sens. W dobrze prowadzonym aucie wystarczy tani, ale sprawdzony interfejs i rozsądna aplikacja, żeby uniknąć niepotrzebnych kosztów. W trudniejszych przypadkach potrzebny jest już miernik, test ciśnienia, oględziny wiązki albo diagnostyka warsztatowa.
To podejście działa najlepiej także z perspektywy eksploatacji: pozwala wcześniej wyłapać usterki, nie gasić kontrolki w ciemno i podejmować decyzje serwisowe na podstawie danych, a nie domysłów. A to w praktyce oszczędza czas, pieniądze i nerwy.
