Płaski wał korbowy to temat, który wraca zawsze wtedy, gdy porównuje się silniki drogowe z bardziej wyczynowymi konstrukcjami. Taka geometria wału zmienia nie tylko dźwięk i sposób wchodzenia na obroty, ale też kulturę pracy, trwałość osprzętu i zachowanie pod obciążeniem. W tym tekście pokazuję, czym ten układ jest w praktyce, czym różni się od klasycznego rozwiązania, jakie daje korzyści i gdzie potrafi sprawić kłopot.
Najważniejsze rzeczy, które warto wiedzieć o tym układzie
- Wał o płaskim układzie czopów ma czopy rozłożone w jednej płaszczyźnie, zwykle z przesunięciem 180°.
- Największa zaleta to mniejsza bezwładność i szybsza reakcja silnika na gaz.
- Największy kompromis to wyższy poziom drgań i większe wymagania wobec projektu całej jednostki.
- W praktyce taki układ trafia głównie do aut sportowych, wyczynowych V8 i wysokoobrotowych konstrukcji.
- Przy serwisie liczy się nie tylko sam wał, ale też wyważenie, mocowania, wydech i tłumik drgań skrętnych.

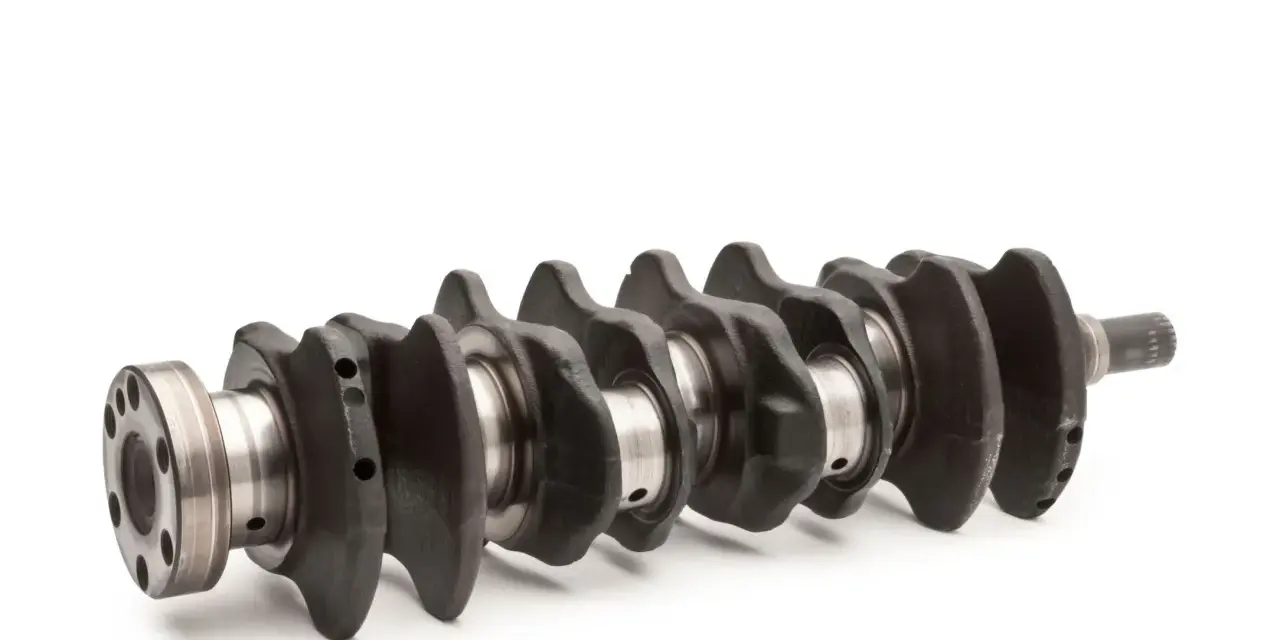

Czym jest płaski wał korbowy i jak zmienia pracę silnika
Najprościej mówiąc, chodzi o taki układ czopów korbowych, w którym wszystkie wykorbienia leżą w jednej płaszczyźnie. W silniku V8 wygląda to trochę tak, jakby połączono dwa rzędowe czterocylindrowce, a w branżowym języku spotkasz też określenie flat-plane. W praktyce oznacza to mniejszą masę wirującą, mniej agresywnie rozbudowane przeciwciężary i lżejszy, chętniejszy do obrotów dół silnika.
Ja patrzę na tę konstrukcję jako na narzędzie do osiągania konkretnego efektu, a nie jako na „lepszy” wał z definicji. Im mniej masy trzeba rozpędzać i hamować przy każdym cyklu pracy, tym szybciej silnik reaguje na pedał gazu. Jednocześnie trudniej wtedy wygasić drgania, więc projekt całej jednostki musi być po prostu lepszy. Żeby zrozumieć, dlaczego producenci sięgają po ten układ, trzeba zobaczyć, co on daje przy wysokich obrotach.
Dlaczego w silnikach sportowych daje przewagę
Wysokie obroty to naturalne środowisko dla tej konstrukcji. Lżejszy wał łatwiej „kręci się” w górę zakresu, a silnik sprawia wrażenie bardziej ostrego i bezpośredniego. To właśnie dlatego w mocnych jednostkach wolnossących albo torowych taki układ nie jest kaprysem stylistycznym, tylko elementem większej układanki: rozrządu, dolotu, wydechu i strojenia sterownika.
Druga korzyść jest mniej oczywista, ale bardzo ważna. Przy odpowiednio zestrojonym wydechu i kolektorach o równej długości poprawia się wypłukiwanie spalin, czyli skuteczność opróżniania cylindra z resztek gazów po spaleniu. To z kolei pomaga silnikowi oddychać przy wyższych obrotach i lepiej budować moc tam, gdzie klasyczna jednostka już wyraźnie zwalnia. W produkcyjnych autach sportowych widać to bardzo konkretnie: 5,5-litrowe V8 z takim wałem potrafi osiągać 670 KM i odcinkę przy 8600 obr./min. Różnicę najłatwiej zobaczyć, gdy zestawi się go z klasycznym wałem krzyżowym.
Czym różni się od wału krzyżowego
To porównanie zwykle najlepiej porządkuje temat. Nie chodzi o to, że jeden układ jest „dobry”, a drugi „zły”. One rozwiązują różne problemy i dają inny charakter pracy silnika. Jeśli projektant chce komfortu, miękkiego oddawania momentu i spokojnej kultury pracy, wybór będzie inny niż w jednostce nastawionej na wysokie obroty i sportowy profil.
| Cecha | Układ płaski | Wał krzyżowy | Co to oznacza w praktyce |
|---|---|---|---|
| Masa i bezwładność | Mniejsza | Większa | Szybsze wchodzenie na obroty vs spokojniejsza praca |
| Drgania | Wyższe, zwłaszcza drgania drugiego rzędu | Niższe | Więcej szorstkości vs lepsza kultura pracy |
| Obroty | Łatwiej osiągnąć bardzo wysokie | Zwykle bardziej ograniczone | Większy potencjał sportowy vs większa elastyczność niżej |
| Dźwięk | Ostry, metaliczny, wysoki | Głębszy i bardziej „bulgoczący” | Sportowy charakter vs bardziej mięsiste brzmienie |
| Moment z dołu | Zwykle mniej wyraźny | Zwykle lepiej odczuwalny | Silnik chętniej żyje górą vs lepsza jazda na niskich obrotach |
| Typowe zastosowanie | Sport, tor, superauta | Auta drogowe, komfortowe V8 | Priorytet osiągów vs priorytet płynności |
Takie zestawienie dobrze pokazuje mój punkt widzenia: w codziennym aucie bardziej opłaca się spokój i trwałość całego układu, a w aucie nastawionym na osiągi liczy się lekkość i reakcja. Tyle teorii, ale w codziennej jeździe zawsze trzeba zapłacić za te korzyści jakimś kompromisem.
Jakie ma ograniczenia w codziennej jeździe
Największą ceną za sportowy charakter są drgania, hałas i większe wymagania wobec reszty silnika. W branży często opisuje się to skrótem NVH, czyli hałas, wibracje i szorstkość pracy. W praktyce oznacza to, że wszystko, co otacza wał, musi być lepiej dopracowane: poduszki silnika, tłumik drgań skrętnych, wydech, osprzęt i samo wyważenie zespołu korbowo-tłokowego.
To nie znaczy, że taki silnik jest z natury awaryjny. Znaczy raczej, że szybciej pokaże słabe punkty projektu albo zaniedbania serwisowe. Jeśli pojawiają się rezonanse przy konkretnych obrotach, metaliczne brzęczenie osprzętu, pękające wsporniki wydechu albo mocniej odczuwalne drgania na biegu jałowym, to właśnie tam warto szukać przyczyny. Wysokie obroty nie wybaczają słabego montażu, a źle dobrane części potrafią zniweczyć zalety całej konstrukcji. To prowadzi do pytania, gdzie takie rozwiązanie naprawdę ma sens i jak wygląda w gotowych silnikach.Gdzie spotkasz go w praktyce i po czym poznasz, że taki silnik ma sens
W 2026 ten układ nadal kojarzy się głównie z autami sportowymi i wyczynowymi. Trafia tam, gdzie kierowca ma częściej korzystać z górnej części obrotomierza niż z niskiego, spokojnego ciągu. W praktyce zobaczysz go w nowoczesnych V8 od marek budujących auta torowe i superauta, ale też w niektórych konstrukcjach wyraźnie nastawionych na osiągi, jak 5,5-litrowe V8 z wysoką odcinką i suchą miską olejową.
- W autach typu supercar liczy się lekkość, szybka reakcja i gotowość do pracy przy bardzo wysokich obrotach.
- W wersjach torowych ważne są powtarzalność i przewidywalne oddawanie mocy pod obciążeniem.
- W rzędowych czterocylindrowcach taki układ czopów jest właściwie standardem, więc nie traktuje się go jak osobnej ciekawostki.
- Po samej ścieżce dźwiękowej trudno go rozpoznać, bo wydech potrafi maskować prawdziwą konstrukcję.
Jeśli oglądasz samochód używany, lepiej patrzeć w specyfikację niż zgadywać po brzmieniu. Szukaj informacji o układzie wału, maksymalnych obrotach, charakterze dolotu i rodzaju wydechu, bo to one mówią o tej konstrukcji więcej niż sam film z odpalania auta. Na końcu i tak wygrywa serwis, bo od montażu i wyważenia zależy, czy silnik wykorzysta swój potencjał.
Co sprawdzić przy serwisie silnika z takim wałem
Jeśli taki silnik trafia do garażu, najważniejsze nie jest to, jak brzmi, tylko jak jest złożony. Po remoncie komplet wirujący powinien być wyważony jako całość: wał, korbowody, tłoki, koło zamachowe i sprzęgło. Nawet niewielka różnica mas potrafi wywołać drgania, które kierowca odczuwa jako rezonans w określonym zakresie obrotów.
W praktyce zwracam uwagę na kilka rzeczy:
- stan tłumika drgań skrętnych, bo odpowiada za gaszenie niebezpiecznych pulsacji wału;
- kondycję poduszek silnika i skrzyni, które muszą przejąć większą część wibracji;
- luzy i pęknięcia w układzie wydechowym, szczególnie przy kolektorach i wspornikach;
- pracę rozrządu i osprzętu, bo każdy dodatkowy rezonans szybko zdradza słaby element;
- jakość oleju i chłodzenia, ponieważ wysokoobrotowe jednostki są po prostu bardziej wrażliwe na zaniedbania.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: ten układ ma sens wtedy, gdy cały silnik został do niego zaprojektowany od początku. W dobrze zrobionej jednostce daje świetną reakcję, ostrą charakterystykę i wysoki potencjał obrotowy. W źle dobranym albo źle serwisowanym aucie szybko przypomina o sobie hałasem, wibracjami i przyspieszonym zużyciem elementów pomocniczych.
