Układ kontroli emisji spalin potrafi być kosztowny w naprawie, dlatego warto wiedzieć, co robi czujnik NOx, kiedy faktycznie pomaga silnikowi i dlaczego jego awaria często kończy się nie tylko kontrolką, ale też trybem awaryjnym albo problemem z AdBlue. Poniżej rozkładam temat na praktyczne części: działanie, objawy, diagnostykę, związek z LPG oraz realne koszty wymiany.
Najważniejsze rzeczy o NOx, które warto znać przed diagnozą i wymianą
- To element monitorujący tlenki azotu w spalinach, a w dieslach często pracuje razem z układem SCR i AdBlue.
- W nowoczesnych autach występuje nie tylko w dieslu, ale też w części benzynowych konstrukcji z rozbudowaną diagnostyką emisji.
- Typowe objawy usterki to kontrolka silnika, spadek mocy, tryb awaryjny, wyższe spalanie i czasem brak rozruchu.
- Ręczne czyszczenie zwykle nie rozwiązuje problemu, bo taki element najczęściej się po prostu wymienia.
- Ceny nowych części są wysokie i zależą od wersji auta, napięcia, liczby pinów oraz położenia czujnika w układzie wydechowym.
- W autach na LPG emisja NOx nadal ma znaczenie, więc poprawne strojenie ma większe znaczenie niż samo przekonanie, że gaz „załatwia sprawę”.

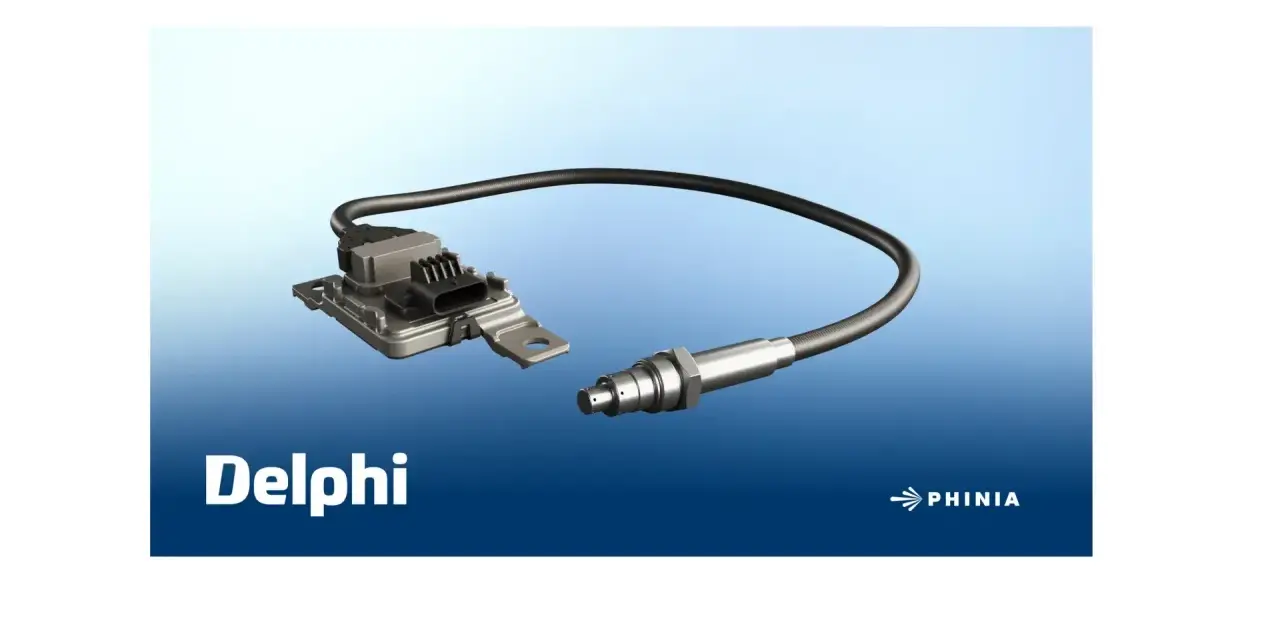

Czym jest czujnik tlenków azotu i gdzie pracuje
Czujnik tlenków azotu to element układu wydechowego, który mierzy stężenie NOx w spalinach i przekazuje tę informację do sterownika silnika albo do sterownika układu oczyszczania spalin. W dieslach jest to zwykle część większej układanki z katalizatorem SCR, filtrem DPF i dozowaniem AdBlue, bo bez wiarygodnego pomiaru sterownik nie wie, czy redukcja emisji działa tak, jak powinna.
W praktyce najczęściej spotyka się go w autach spełniających wyższe normy emisji, gdzie precyzyjny nadzór nad spalinami ma realne znaczenie dla pracy całego układu. Dla diesla to szczególnie ważne, bo przy Euro 6 limit emisji NOx jest już bardzo niski i bez ciągłego monitorowania łatwo go przekroczyć. W nowocześniejszych konstrukcjach sygnał z takiego czujnika bywa też wykorzystywany w autach benzynowych, nie tylko do ochrony środowiska, ale również do nadzoru OBD, czyli diagnostyki pokładowej.
Ja patrzę na ten element nie jak na pojedynczą sondę, lecz jak na „oczy” układu oczyszczania spalin. Jeśli te oczy zaczynają podawać zły obraz, sterownik zaczyna podejmować złe decyzje. To prowadzi nas prosto do tego, jak cały mechanizm działa w praktyce.
Jak odczyt z czujnika steruje redukcją spalin
W uproszczeniu proces wygląda tak: czujnik mierzy NOx, sterownik analizuje wynik, a potem podejmuje decyzję, ile środka redukującego trzeba podać i czy układ faktycznie obniża emisję. Bosch opisuje ten mechanizm wprost: w dieslu sygnał z czujnika służy do oceny dawki AdBlue w układzie SCR, a w niektórych benzynowych i dieslowskich zastosowaniach do monitorowania emisji na pokładzie.
- Czujnik pobiera próbkę spalin i mierzy zawartość tlenków azotu.
- Wysyła sygnał do sterownika czujnika albo bezpośrednio do ECU pojazdu, zależnie od konstrukcji.
- Sterownik porównuje wynik z wartością docelową i reguluje pracę układu oczyszczania spalin.
- W dieslu oznacza to zwykle korektę dawkowania AdBlue do katalizatora SCR.
- Drugi punkt pomiarowy, jeśli występuje, sprawdza, czy NOx po redukcji rzeczywiście spadły.
Najważniejsze jest to, że ten element nie „czyści” spalin sam z siebie. On dostarcza danych, a cały efekt zależy od poprawnej pracy katalizatora, dozowania mocznika, temperatury spalin i szczelności układu. Gdy któryś z tych warunków nie domyka układu, objawy zwykle szybko wyjdą na wierzch.
Po czym rozpoznać awarię i jak nie pomylić jej z innym problemem
Najczęstszy błąd kierowcy polega na założeniu, że skoro zapaliła się kontrolka silnika, winny jest od razu sam czujnik. W praktyce OBD potrafi wskazać problem z emisją, ale nie zawsze oznacza to uszkodzenie konkretnego elementu. Delphi zwraca uwagę, że odczyt kodów błędów jest dobrym początkiem, ale dopiero dalsza diagnostyka pokazuje, czy chodzi o sam czujnik, wiązkę, zasilanie, układ SCR, czy na przykład problem z temperaturą spalin.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Kontrolka silnika | Błąd emisji, komunikacji albo samego czujnika | Odczyt OBD, wtyczka, wiązka, zasilanie |
| Tryb awaryjny | Sterownik ogranicza pracę, żeby chronić układ i emisję | SCR, AdBlue, DPF, temperatura spalin |
| Spadek mocy i gorsze przyspieszenie | Układ nie reguluje emisji prawidłowo albo silnik pracuje poza optymalnym zakresem | Odczyt błędów, dolot, nieszczelności, paliwo, zapłon |
| Wyższe spalanie | Sterownik kompensuje problem i pogarsza ekonomię | Mieszanka, układ wtryskowy, LPG, katalizator |
| Brak rozruchu | W niektórych autach usterka emisji blokuje start lub wymusza ograniczenie pracy | Błędy ECU, napięcie akumulatora, stan systemu oczyszczania spalin |
Do tego dochodzą kody usterek z zakresu P2200-P2225, które często dotyczą właśnie obwodu lub działania czujnika tlenków azotu. Ja przy takiej diagnozie zawsze zaczynam od prostych rzeczy: odczyt błędów, kontrola wiązki, sprawdzenie, czy w układzie nie ma wycieku albo przerwy w komunikacji. To oszczędza pieniądze, bo sam czujnik bywa tylko końcowym ogniwem problemu, a nie jego źródłem.
Właśnie tutaj widać, że rodzaj paliwa i sposób spalania mają większe znaczenie, niż wielu kierowców zakłada na starcie.
LPG, benzyna i diesel a poziom NOx
LPG często kojarzy się z tańszą eksploatacją i czystszym spalaniem, ale to nie znaczy, że temat tlenków azotu znika. W badaniach porównawczych nad benzyną, LPG i dieslem widać wyraźnie, że każdy typ paliwa ma własny profil emisji. W dieslu NOx pozostają problemem numer jeden, natomiast w benzynie i LPG większą rolę odgrywają też CO i warunki pracy silnika. Innymi słowy: gaz może pomóc w części emisji, ale nie jest magicznym kasowaniem NOx.
| Paliwo | Jak wygląda sprawa NOx | Co ma największe znaczenie w praktyce |
|---|---|---|
| Diesel | Najwyższe ryzyko problemów z NOx i największa zależność od SCR | AdBlue, katalizator SCR, temperatura spalin, czujniki przed i za układem |
| Benzyna | Emisja NOx zwykle niższa niż w dieslu, ale nadal monitorowana | Jakość spalania, katalizator, OBD, stan układu zapłonowego |
| LPG | NOx nadal występuje, choć profil emisji bywa korzystniejszy niż w dieslu | Strojenie instalacji, lambda, zapłon, szczelność dolotu, temperatura pracy |
W aucie na LPG najważniejszy jest moim zdaniem rozsądny montaż i kalibracja, bo źle ustawiona mieszanka potrafi podnieść emisję i spalanie bardziej niż sama zmiana paliwa poprawiła. Gdy instalacja jest rozjechana, kierowca często najpierw widzi nierówną pracę, większe zużycie paliwa i błędy mieszanki, a dopiero potem zaczyna szukać głębiej. W prostych konwersjach LPG częściej kontroluje się sondę lambda niż czujnik tlenków azotu, ale to nie zwalnia z patrzenia na emisję jako na cały system, a nie pojedynczą część.
Skoro już wiadomo, jak paliwo wpływa na obraz emisji, pozostaje najpraktyczniejsze pytanie: ile to kosztuje i kiedy wymiana ma sens.
Ile kosztuje wymiana i kiedy nie warto zwlekać
Na rynku detalicznym ceny nowych czujników są dość wysokie. W praktyce widuję oferty od około 600-700 zł za wybrane zamienniki do około 1000-1700 zł za popularne wersje do aut osobowych i dostawczych, a w cięższych pojazdach lub bardziej rozbudowanych układach rachunek potrafi być jeszcze wyższy. Do tego dochodzi robocizna, a czasem także adaptacja w sterowniku, więc całkowity koszt naprawy łatwo rośnie o kolejne kilkaset złotych.
Dlatego przed zakupem sprawdzam kilka rzeczy bardzo dokładnie:
- numer części i zgodność z konkretnym silnikiem,
- napięcie instalacji, zwykle 12 V albo 24 V,
- liczbę pinów i typ złącza,
- położenie czujnika względem katalizatora SCR,
- długość przewodu i sposób prowadzenia wiązki.
Delphi wprost odradza ręczne czyszczenie takiego elementu, bo zwykle nie przywraca ono pełnej sprawności. Ja mam tu podobne podejście: jeśli czujnik faktycznie padł, najrozsądniejsza jest wymiana, a nie próba „uratowania” części, która i tak pracuje w bardzo trudnym środowisku. Trzeba tylko pamiętać, że sama wymiana bez znalezienia przyczyny wtórnej usterki często kończy się powrotem błędu.
Najlepsza oszczędność nie polega więc na kupieniu najtańszej części, ale na trafieniu w realne źródło problemu. To prowadzi do ostatniej rzeczy, którą sprawdziłbym najpierw, gdy auto zaczyna sypać błędami emisji.
Co sprawdziłbym najpierw przy aucie na LPG lub dieslu
Jeśli samochód zaczyna zgłaszać problem z emisją, nie zaczynałbym od wymiany najdroższego elementu. Najpierw zrobiłbym prostą, uporządkowaną diagnostykę:
- odczyt kodów OBD i zapisanie ich dokładnej treści,
- kontrolę wtyczek, wiązek i masy przy układzie wydechowym,
- sprawdzenie, czy w wydechu nie ma nieszczelności przed lub za czujnikiem,
- ocenę pracy SCR i AdBlue w dieslu,
- kontrolę katalizatora, DPF i temperatury spalin w dieslu,
- w aucie na LPG sprawdzenie strojenia, zapłonu, świec, cewek i dolotu.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: przy emisji najpierw sprawdza się cały łańcuch zależności, a dopiero później sam element, który świeci najdrożej na fakturze. To podejście zwykle oszczędza i czas, i pieniądze, zwłaszcza gdy problem dotyczy auta na gaz albo nowoczesnego diesla z rozbudowanym układem oczyszczania spalin.
