Zawór EGR to jeden z tych elementów, o których kierowca przypomina sobie dopiero przy nierównej pracy silnika, błędzie OBD albo kłopotach z emisją spalin. W tym tekście pokazuję, gdzie go szukać w różnych typach silników, jak rozpoznać go pod maską i dlaczego ma znaczenie także w autach na LPG. Dorzucam też praktyczne wskazówki, które pomagają odróżnić problem z EGR od awarii dolotu, przepływomierza czy sterowania podciśnieniem.
Najkrócej, EGR siedzi zwykle między wydechem a dolotem i rzadko jest łatwo dostępny
- Najczęściej szuka się go przy kolektorze wydechowym lub dolotowym, zwykle na krótkiej metalowej rurze EGR.
- W dieslach zawór bywa połączony z chłodnicą spalin, więc wygląda jak większy moduł z przewodami cieczy i wtyczką.
- W benzynie dostęp bywa prostszy, ale w silnikach turbo często wszystko jest schowane z tyłu jednostki.
- W autach na LPG EGR nadal jest elementem silnika, a nie instalacji gazowej, więc jego położenie się nie zmienia.
- Objawy awarii to zwykle nierówna praca, spadek mocy, szarpanie i błędy z rodziny P0400-P0409.

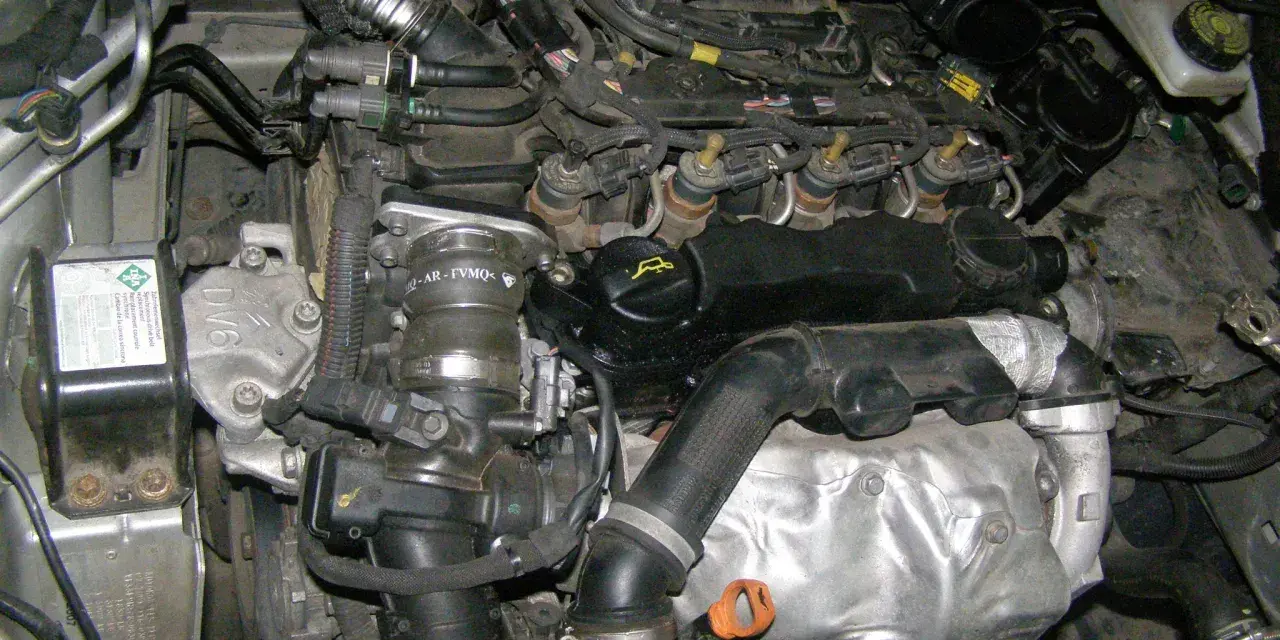

Gdzie zwykle znajduje się zawór EGR w silniku
Najprościej mówiąc, EGR znajdziesz tam, gdzie spaliny mają wrócić do dolotu. W praktyce jest to obszar pomiędzy kolektorem wydechowym a kolektorem dolotowym, często z krótką rurą, chłodnicą spalin albo dodatkowym sterowaniem elektrycznym. DENSO opisuje ten element właśnie jako umieszczony w niewielkiej przestrzeni między kolektorami, ale realny dostęp zależy już od konkretnego silnika.
| Typ silnika | Gdzie szukać najpierw | Co zwykle widać |
|---|---|---|
| Diesel | Przy kolektorze wydechowym, rurze EGR i chłodnicy spalin | Metalowy korpus, nagar, przewody cieczy, wtyczka elektryczna |
| Benzyna wolnossąca | Na kolektorze dolotowym albo w jego bezpośrednim sąsiedztwie | Mniejszy zawór, krótsze przewody, zwykle lepszy dostęp |
| Turbo benzyna i turbo diesel | Z tyłu silnika, bliżej grodzi, często pod osłonami termicznymi | Ograniczona przestrzeń, kilka warstw osprzętu, trudniejszy demontaż |
| Układ z chłodnicą EGR | Pomiędzy wydechem a dolotem, przez chłodnicę spalin | Większy moduł, rurki spalin i dodatkowe połączenia chłodzenia |
Jeżeli silnik ma turbosprężarkę, intercooler albo chłodnicę EGR, zawór często znika z pola widzenia dopiero po zdjęciu osłony silnika lub od góry i od spodu. Właśnie dlatego dwa auta tej samej marki mogą wyglądać zupełnie inaczej pod maską. Z takiego rozpoznania przechodzę potem do prostego sposobu szukania bez zgadywania.
Jak znaleźć go pod maską bez zgadywania
Ja zaczynam od znalezienia kolektora wydechowego i dolotowego, a potem śledzę metalową rurę albo moduł z wtyczką elektryczną. W starszych konstrukcjach spotkasz też cienki wężyk podciśnienia, bo część zaworów była sterowana pneumatycznie. Jeśli nad silnikiem jest plastikowa osłona, warto ją zdjąć, bo EGR bardzo często ukrywa się właśnie pod nią.
- Sprawdź, czy masz dostęp do komory silnika od góry i usuń osłonę, jeśli zasłania osprzęt.
- Odszukaj kolektor wydechowy i dolotowy, a następnie poszukaj elementu, który łączy oba obiegi.
- Zwróć uwagę na metalowe rurki, króćce chłodzenia i elektryczną wtyczkę z boku obudowy.
- Jeśli widzisz tylko osłony i wiązki, zajrzyj od strony grodzi albo od spodu auta.
- Potwierdź lokalizację po numerze VIN, schemacie serwisowym albo instrukcji konkretnego silnika.
Najbardziej mylące są moduły wyglądające jak przepustnica, klapa gasząca albo chłodnica spalin. W praktyce nie szukam samego „grzybka”, tylko całej linii przepływu spalin: wydech, rura, zawór, dolot. To zawęża poszukiwania szybciej niż ślepe przeglądanie komory silnika.
Dlaczego EGR ma znaczenie dla benzyny, diesla i LPG
EGR nie jest dodatkiem „od ekologii” w pustym sensie. Jego zadanie to obniżenie temperatury spalania, a przez to ograniczenie NOx, czyli tlenków azotu. HELLA podaje też ważny detal: w silnikach benzynowych układ może dodatkowo zmniejszać zużycie paliwa przy częściowym obciążeniu, więc wpływa nie tylko na emisję, ale również na kulturę pracy i ekonomikę jazdy.
| Rodzaj silnika | Jak EGR pracuje | Co to oznacza dla kierowcy |
|---|---|---|
| Diesel | Układ pracuje intensywnie, a udział recyrkulacji bywa wysoki | Mniej NOx, ale większa skłonność do osadów i nagaru |
| Benzyna | Układ działa zwykle łagodniej, często przy częściowym obciążeniu | Lepsza emisja i czasem niższe spalanie w spokojnej jeździe |
| LPG | EGR nadal pracuje w tym samym silniku, niezależnie od paliwa | Gaz nie przenosi ani nie usuwa EGR, tylko zmienia warunki spalania |
W autach na LPG ważne jest jedno: instalacja gazowa nie zastępuje układu recyrkulacji spalin. Jeśli strojenie jest nieidealne, objawy mogą wyglądać jak problem z gazem, choć źródło leży w dolocie albo samym EGR. W praktyce sensownie zestrojone LPG i sprawny EGR powinny ze sobą współpracować, a nie się wzajemnie maskować.
Po czym poznać, że problem dotyczy właśnie EGR
Gdy zawór zaczyna się zacinać, problem rzadko ogranicza się do jednego objawu. Najczęściej widzę kombinację nierównego biegu jałowego, spadku mocy, szarpania przy przyspieszaniu albo kontrolki silnika. Czasem pojawia się też dymienie, ale tu łatwo o pomyłkę, bo podobne symptomy daje nieszczelny dolot, uszkodzony przepływomierz lub problem z turbosprężarką.
| Objaw | Co może wskazywać na EGR | Co sprawdzić równolegle |
|---|---|---|
| Nierówne obroty na biegu jałowym | Zawór zacięty w pozycji otwartej lub zabrudzony nagarem | Przepływomierz, dolot, nieszczelności podciśnienia |
| Spadek mocy | Nieprawidłowy przepływ spalin do dolotu | Turbina, układ doładowania, przepustnica |
| Szarpanie przy przyspieszaniu | Późna reakcja zaworu lub błędne sterowanie | Wtrysk, adaptacje ECU, czujniki ciśnienia |
| Kontrolka silnika i błędy OBD | Kody z rodziny P0400-P0409 często kierują do recyrkulacji spalin | Wtyczki, wiązka, podciśnienie, czujniki położenia |
Jeśli w pamięci sterownika pojawiają się kody z rodziny P0400-P0409, trop prowadzi właśnie do układu recyrkulacji spalin, ale to jeszcze nie dowód na wymianę części. Najpierw sprawdzam, czy zawór nie jest tylko przytkany nagarem, czy wtyczka ma kontakt i czy sterowanie podciśnieniem albo elektryką działa tak, jak powinno. To zwykle oszczędza niepotrzebnej wymiany połowy osprzętu.
Co zrobić, gdy już wiesz, gdzie leży problem
Gdy znam już lokalizację EGR, nie zaczynam od demontażu na siłę. Najpierw oceniam dostęp, stan przewodów i to, czy problem dotyczy samego zaworu, czy również chłodnicy spalin, kolektora albo czujników współpracujących z układem. W materiałach technicznych producentów widać wyraźnie, że silny nagar potrafi tylko tymczasowo usprawnić po czyszczeniu, więc przy dużym zużyciu rozsądniejsza bywa wymiana niż kolejne ratowanie starego elementu.
- Najpierw wykonuję diagnostykę komputerową i krótki test pracy silnika na biegu jałowym.
- Czyszczenie ma sens wtedy, gdy zawór pracuje mechanicznie, ale jest zabrudzony osadami.
- Wymiana jest lepsza, gdy uszkodzony jest napęd, czujnik położenia albo chłodnica EGR ma nieszczelność.
- Zaślepianie i wyłączanie układu „na skróty” zwykle przenosi problem w inne miejsce i podnosi emisje.
W praktyce liczy się też dostęp. Im bardziej EGR jest schowany za turbo, kolektorem albo chłodnicą spalin, tym więcej czasu zabiera jego obsługa i tym ostrożniej trzeba planować naprawę. Zanim więc zamówisz część, dobrze jest sprawdzić, co jeszcze warto obejrzeć przy okazji.
Co jeszcze sprawdzam przy EGR, zanim zamówię części
Najczęstszy błąd to wymiana samego zaworu bez sprawdzenia dolotu. Ja dorzucam do listy jeszcze kilka elementów, bo one bardzo często robią fałszywy obraz usterki. W samochodach na LPG szczególnie łatwo pomylić problem z EGR z błędnym strojeniem instalacji, a wtedy naprawa idzie w złą stronę.
- Przepływomierz powietrza, bo jego błędny odczyt potrafi symulować usterkę EGR.
- Przewody podciśnienia i połączenia elektryczne, zwłaszcza w starszych autach.
- Nieszczelność intercoolera i dolotu, która zmienia zachowanie silnika pod obciążeniem.
- Chłodnicę EGR, jeśli auto ma wersję z układem chłodzenia spalin.
- Klapy gaszące, przepustnicę i inne elementy sterujące przepływem powietrza.
Jeśli auto jeździ na LPG, EGR i instalację gazową trzeba oceniać razem, bo osobno potrafią dać mylący obraz usterek. Gdy oba układy są sprawne, emisje są niższe, diagnoza prostsza, a samochód pracuje spokojniej, bez niepotrzebnego szukania winy tam, gdzie jej nie ma.
