Gdzie jest katalizator w aucie? Położenie, LPG, objawy awarii

Katalizator to jeden z tych elementów, których nie widać na pierwszy rzut oka, a które mają duże znaczenie dla emisji, zapachu spalin i wyniku badania technicznego. W praktyce jego położenie zależy od konstrukcji auta: w jednych modelach siedzi tuż przy silniku, w innych jest schowany niżej, pod podłogą. Poniżej wyjaśniam, gdzie go szukać, jak go rozpoznać i co zmienia LPG w pracy całego układu.

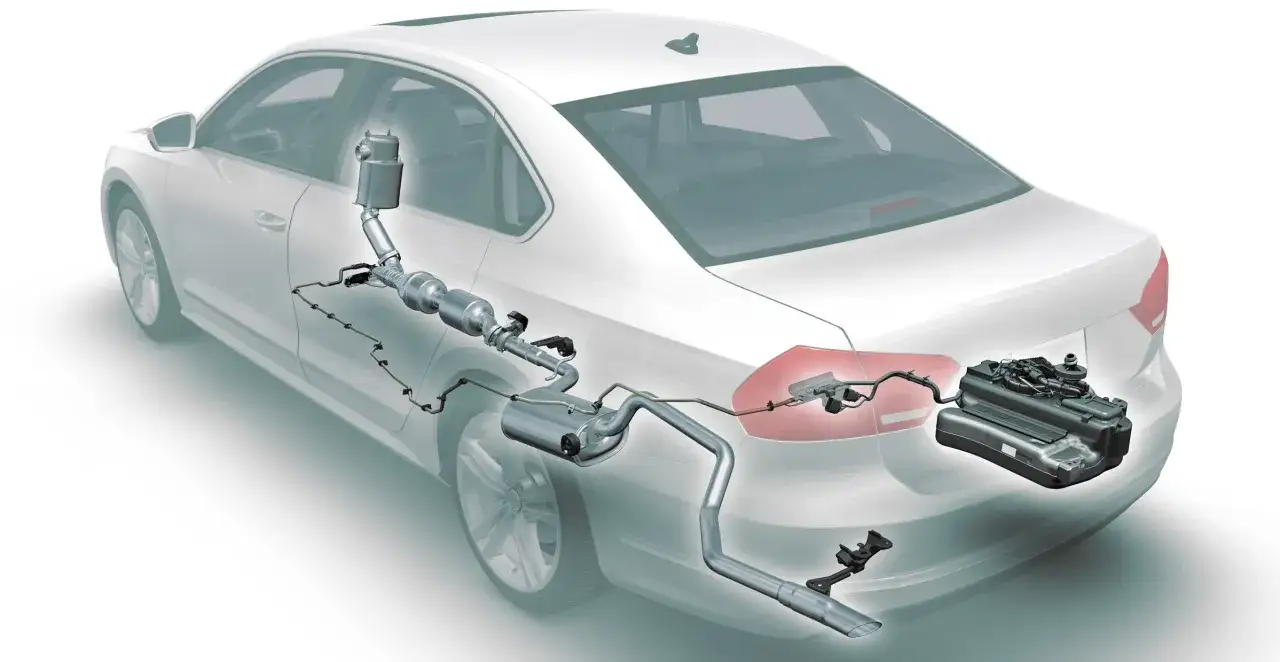

Gdzie dokładnie szukać katalizatora w aucie

Najczęściej zaczynam od prostego założenia: katalizator jest zaraz za silnikiem, przed tłumikiem. W wielu samochodach benzynowych pierwsza puszka układu wydechowego jest właśnie katalizatorem albo zawiera wkład katalityczny. Im nowsza konstrukcja, tym częściej element ten jest umieszczony bardzo blisko kolektora wydechowego, bo szybciej się rozgrzewa i szybciej zaczyna oczyszczać spaliny.

W praktyce spotkasz kilka wariantów. W autach z poprzecznie ustawionym silnikiem katalizator często jest pod maską, nisko przy grodzi albo tuż za silnikiem. W większych jednostkach V6 i V8 bywa ich więcej niż jeden, po jednym na każdy bank cylindrów. Z kolei w części aut katalizator leży już pod podłogą, między rurą wydechową a tłumikiem środkowym.

Jeśli mam jedno zdanie, które porządkuje temat, to brzmi ono tak: katalizator nie ma jednego stałego miejsca we wszystkich autach, ale zawsze jest elementem układu wydechowego i nigdy nie znajdziesz go po stronie dolotu czy paliwa. To ważne rozróżnienie, bo w starszych rozmowach warsztatowych ludzie czasem mylą katalizator z tłumikiem, rezonatorem albo filtrem cząstek stałych. I właśnie dlatego warto umieć go rozpoznać po wyglądzie.

Jak rozpoznać go po kształcie i osprzęcie

Najprościej patrzeć na trzy rzeczy: kształt, położenie i czujniki. Katalizator zwykle jest metalową obudową przypominającą większą puszkę lub zwężony element rury wydechowej. W starszych autach może wyglądać bardzo zwyczajnie, bez wyraźnych oznaczeń. W nowszych często ma osłonę termiczną, bo pracuje w wysokiej temperaturze i jest umieszczony blisko silnika.

Ja najpierw szukam sond lambda. To czujniki mierzące skład spalin, zwykle wkręcone w wydech przed katalizatorem i za nim. Jeśli widzisz dwa podobne czujniki w krótkim odstępie, to bardzo często masz przed sobą właśnie sekcję katalityczną. Sam katalizator nie ma elektroniki, ale bez tych czujników układ sterowania silnikiem nie wie, czy mieszanina paliwowo-powietrzna jest prawidłowa.

1. Otwórz maskę i znajdź kolektor wydechowy, czyli miejsce, z którego spaliny wychodzą z głowicy silnika.
2. Sprawdź, czy tuż za kolektorem nie ma dużej metalowej obudowy z osłoną termiczną.
3. Poszukaj sond lambda wkręconych w rurę wydechową przed i za tym elementem.

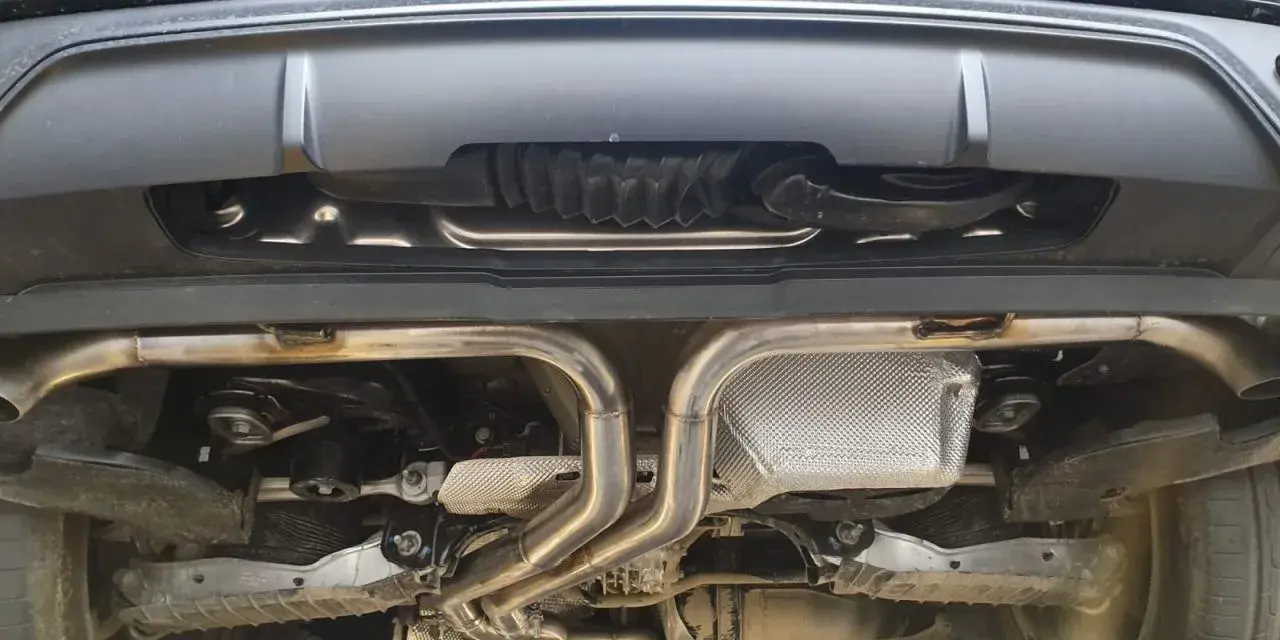

4. Jeśli z góry nic nie widać, zajrzyj pod auto na podnośniku lub w kanale, bo katalizator może być niżej, za silnikiem.
5. Nie dotykaj elementów układu wydechowego zaraz po jeździe, bo potrafią być bardzo gorące.

W praktyce łatwo też pomylić katalizator z filtrem cząstek stałych. W dieslu to szczególnie częsty błąd, bo układ oczyszczania spalin jest bardziej rozbudowany i potrafi zawierać kilka „puszek” po kolei. Dlatego do samego znalezienia elementu najlepiej patrzeć nie tylko na obudowę, ale też na przebieg rur i obecność czujników. To prowadzi prosto do pytania, dlaczego producenci tak bardzo pilnują położenia katalizatora.

Dlaczego jego położenie ma znaczenie dla emisji

Katalizator działa skutecznie dopiero wtedy, gdy osiągnie odpowiednią temperaturę. Dlatego im bliżej silnika, tym szybciej się nagrzewa i tym wcześniej zaczyna ograniczać emisję CO, HC i NOx. Właśnie z tego powodu nowocześniejsze konstrukcje często mają element katalityczny bardzo blisko kolektora wydechowego albo nawet zintegrowany z kolektorem.

To ma znaczenie zwłaszcza na zimnym starcie. Przez pierwsze minuty pracy silnik emituje najwięcej zanieczyszczeń, bo mieszanka i układ wydechowy jeszcze się stabilizują. Jeżeli katalizator jest daleko od silnika, rozgrzewa się wolniej, a przez ten czas spaliny przechodzą częściowo „bez oczyszczenia”. W codziennej eksploatacji oznacza to, że nawet sprawny silnik może mieć gorszy wynik emisji, jeśli układ wydechowy ma nieszczęśliwą konstrukcję albo został przerobiony po drodze.

W praktyce obserwuję też prostą zależność: im bardziej seryjny i szczelny wydech, tym łatwiej układ pracuje tak, jak zaplanował producent. Wycinanie elementów, montaż przypadkowego downpipe’u czy nieprzemyślane przeróbki zwykle kończą się większym hałasem, szybszym błędem OBD i gorszym wynikiem spalin. OBD, czyli pokładowy system diagnostyczny, bardzo często jako pierwszy sygnalizuje, że katalizator nie pracuje tak, jak powinien. A skoro położenie ma znaczenie dla temperatury, to naturalnie pojawia się temat LPG.

Co zmienia LPG, a czego nie zmienia

Instalacja LPG nie przenosi katalizatora w inne miejsce. Element zostaje tam, gdzie zaprojektował go producent samochodu. Zmienia się natomiast sposób zasilania silnika, skład mieszanki i warunki pracy całego układu wydechowego. Jeśli instalacja jest dobrze dobrana i dobrze wystrojona, katalizator zwykle pracuje normalnie. Jeśli kalibracja jest zła, zaczynają się problemy: zbyt uboga mieszanka, wypadanie zapłonów, przegrzewanie układu albo błędy emisji.

Tu warto oddzielić mit od praktyki. Sam gaz nie jest automatycznie „zabójcą katalizatora”, ale źle zestrojony gaz już tak. Najczęściej szkodzi nie LPG jako paliwo, tylko to, że auto długo jeździ z nieprawidłowymi korektami, niewłaściwym składem mieszanki albo niesprawnym zapłonem. Katalizator wtedy dostaje zbyt wysoką temperaturę albo zbyt dużo niespalonego paliwa i zaczyna tracić sprawność.

W samochodach z LPG szczególnie ważne jest to, by nie ignorować drobiazgów. Słaby zapłon, zużyte świece albo rozjechane korekty potrafią po cichu zniszczyć katalizator szybciej niż sama instalacja gazowa. Z tego powodu, gdy ktoś pyta mnie o układ wydechowy w aucie na gaz, patrzę nie tylko na sam katalizator, ale też na całość: od świec po sondy lambda. A objawy awarii zwykle ujawniają się właśnie tutaj.

Objawy, które sugerują problem z katalizatorem lub mieszanką

Uszkodzony katalizator rzadko daje jeden bardzo wyraźny objaw. Częściej układa się to w zestaw drobnych sygnałów: kontrolka check engine, spadek mocy, większe spalanie, metaliczny hałas z wydechu albo nieprzyjemny zapach spalin. Na stacji diagnostycznej problem zwykle wychodzi mocniej niż w codziennej jeździe, bo pomiar spalin pokazuje nie to, co kierowca czuje, tylko to, co naprawdę dzieje się w układzie.

Typowy kod błędu, który wielu kierowców kojarzy z katalizatorem, to P0420. Sam kod nie oznacza jednak automatycznie, że wkład katalityczny jest zniszczony. Bardzo często przyczyną jest sonda lambda, nieszczelność wydechu albo zła mieszanka paliwowa. Dlatego nie lubię podejścia „wyskoczył błąd katalizatora, więc wymieniam katalizator”. To bywa kosztowne i czasem zupełnie chybione.

• Kontrolka silnika świeci się po dłuższej jeździe, a nie tylko chwilowo.
• Auto słabiej przyspiesza, zwłaszcza przy wyższych obrotach.
• Spalanie rośnie mimo braku innych oczywistych objawów.
• Po rozgrzaniu wydech wydaje się bardziej duszący lub pojawia się dziwny zapach.
• Po podłączeniu diagnostyki wracają błędy związane z efektywnością katalizatora lub mieszanką.

Jeżeli auto jeździ na LPG, objawy potrafią być mylące, bo część problemów wychodzi tylko na jednym paliwie. Czasem samochód jedzie dobrze na benzynie, a na gazie zaczyna podnosić temperaturę wydechu i rozjeżdżać korekty. Wtedy katalizator nie jest przyczyną, ale staje się ofiarą całego układu. I właśnie dlatego przed demontażem albo zakupem nowej części trzeba zrobić porządną diagnostykę.

Co sprawdzić przed badaniem emisji i wizytą w warsztacie

Jeżeli chcesz uniknąć szukania problemu na ślepo, zacznij od rzeczy prostych. Ja zawsze patrzę najpierw na szczelność wydechu, stan sond lambda i podstawowe parametry pracy silnika. Jeśli auto ma LPG, sprawdzam też, czy instalacja jest dobrze zestrojona i czy nie ma błędów adaptacji. Sama obecność katalizatora nie wystarczy, jeśli silnik pracuje za bogato, za ubogo albo z wypadaniem zapłonów.

1. Odczytaj błędy OBD i sprawdź, czy dotyczą mieszanki, zapłonu lub efektywności katalizatora.
2. Skontroluj, czy wydech nie ma nieszczelności przed katalizatorem, bo to zafałszowuje odczyty sond.
3. Sprawdź, czy silnik osiąga normalną temperaturę pracy i czy termostat nie jest zablokowany w pozycji otwartej.
4. W aucie z LPG upewnij się, że instalacja nie pracuje na zbyt ubogiej mieszance i nie powoduje przegrzewania wydechu.
5. Jeśli problem wraca, wykonaj pomiar spalin i analizę pracy sond lambda, zamiast od razu wymieniać katalizator.

Takie podejście oszczędza czas i pieniądze, bo oddziela zwykły problem regulacyjny od rzeczywistego zużycia wkładu katalitycznego. W praktyce najczęściej okazuje się, że źródłem kłopotów jest nie jedno miejsce, lecz cały układ: silnik, paliwo, zapłon i wydech pracują razem. Jeśli ustawisz je prawidłowo, łatwiej zrozumiesz, gdzie jest katalizator, po co producent umieścił go właśnie tam i dlaczego jego położenie ma realny wpływ na emisję oraz wynik badania technicznego.
