W układzie turbodoładowania nie chodzi wyłącznie o to, żeby „dmuchać więcej”. Trzeba jeszcze kontrolować, kiedy i jak mocno turbo buduje ciśnienie, bo od tego zależą elastyczność silnika, trwałość osprzętu i bezpieczeństwo całej jednostki. Właśnie dlatego wastegate jest jednym z ważniejszych elementów w silniku z turbosprężarką: odprowadza część spalin poza wirnik turbiny, gdy doładowanie zaczyna być zbyt wysokie.
Najważniejsze rzeczy o wastegate w kilku punktach
- Wastegate to zawór w układzie turbo, który upuszcza część spalin poza turbinę i ogranicza prędkość jej obrotu.
- Jego główne zadanie to ochrona przed overboostem i zbyt dużymi obrotami turbosprężarki.
- W praktyce działa na podstawie ciśnienia doładowania i sprężyny albo sterowania elektronicznego.
- Najczęściej spotyka się wersję wewnętrzną i zewnętrzną; każda ma inne zastosowanie.
- Wastegate nie jest tym samym co blow-off valve, bo pracuje po stronie spalin, a nie po stronie dolotu.
- Problemy z tym elementem często dają objawy podobne do awarii turbo, ale źródło usterki bywa prostsze.
Czym jest wastegate i po co w ogóle istnieje
Najprościej mówiąc, wastegate to zawór bezpieczeństwa i regulacji w turbosprężarce. Silnik spalinowy napędza turbinę gorącymi spalinami, a ta z kolei spręża powietrze trafiające do cylindrów. Im więcej spalin dociera do turbiny, tym szybciej się ona kręci i tym wyższe może być doładowanie. Problem zaczyna się wtedy, gdy ciśnienie rośnie za mocno albo turbo wchodzi na obroty szybciej, niż przewidział producent.
Wtedy do gry wchodzi wastegate. Otwiera drogę dla części spalin z pominięciem turbiny, dzięki czemu wirnik nie przyspiesza już tak mocno. To prosty pomysł, ale bardzo skuteczny. Z punktu widzenia silnika chodzi o trzy rzeczy: ochronę przed przeładowaniem, stabilniejsze sterowanie momentem obrotowym i bezpieczniejszą pracę całego układu.
Warto też pamiętać, że nie każdy silnik z turbo ma klasyczny wastegate. W wielu nowszych konstrukcjach część pracy przejmuje turbina o zmiennej geometrii, czyli VGT. Tam zamiast prostego zaworu reguluje się przepływ spalin w inny sposób. Mimo to zasada pozostaje podobna: chodzi o kontrolę energii kierowanej na turbinę. Żeby zobaczyć, jak ta kontrola wygląda w praktyce, trzeba wejść w sam mechanizm działania.
Jak działa wastegate krok po kroku
W praktyce układ jest prosty, choć jego strojenie już takie nie jest. Gdy silnik obciążony generuje więcej spalin, turbo zaczyna szybciej pompować powietrze. Część tego ciśnienia trafia do siłownika wastegate, czyli aktuatora. Jeśli układ jest pneumatyczny, siłownik reaguje na ciśnienie doładowania i sprężynę wewnątrz obudowy. Gdy ciśnienie osiągnie zadany próg, zawór zaczyna się otwierać.
To właśnie próg sprężyny ma duże znaczenie. W rozwiązaniach spotykanych w praktyce sprężyny bywają kalibrowane np. w okolicach 0,2-1,7 bar, czyli mniej więcej 3-25 PSI. Nie oznacza to, że „im mocniejsza sprężyna, tym lepiej”. Chodzi o dopasowanie do konkretnego silnika, turbosprężarki i oczekiwanego zakresu doładowania.
Gdy zawór się otwiera, część spalin omija turbinę, a sama turbosprężarka nie rozkręca się dalej w takim tempie. Efekt jest praktyczny: doładowanie się stabilizuje, a ryzyko uszkodzenia turbosprężarki lub silnika spada. W układach z elektronicznym sterowaniem decyzja o otwarciu może być wspierana przez ECU, ale logika pozostaje ta sama. Właśnie dlatego przy diagnostyce zawsze patrzę nie tylko na sam zawór, lecz także na przewody, siłownik i sterowanie.

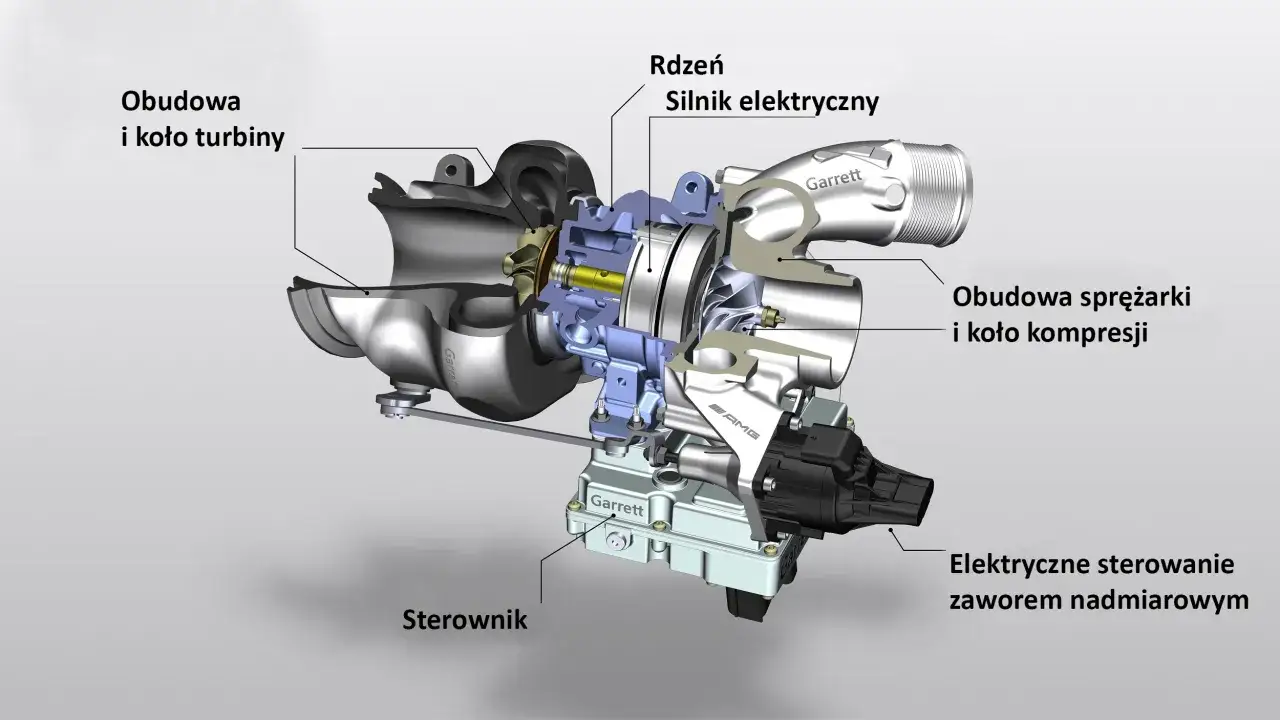

Jeżeli chcesz zrozumieć ten element „na oko”, pomocny bywa prosty schemat układu turbo i toru spalin. Wtedy łatwiej odróżnić, co pracuje po stronie wydechu, a co po stronie dolotu.
Wastegate wewnętrzny i zewnętrzny nie są tym samym rozwiązaniem
Najczęściej spotkasz dwa warianty: wastegate wewnętrzny i zewnętrzny. Różnica nie sprowadza się tylko do miejsca montażu. Liczy się też przepustowość, precyzja kontroli i to, ile miejsca jest w komorze silnika. W autach seryjnych zwykle dominuje wersja wewnętrzna, bo jest prostsza i tańsza. W projektach mocno obciążonych albo tuningowych częściej pojawia się zewnętrzny, bo lepiej radzi sobie z większym przepływem spalin.
| Cecha | Wastegate wewnętrzny | Wastegate zewnętrzny | Co to oznacza w praktyce |
|---|---|---|---|
| Umiejscowienie | Wbudowany w obudowę turbiny | Oddzielny element w kolektorze lub na rurze wydechowej | Wewnętrzny jest bardziej kompaktowy, zewnętrzny daje większą swobodę montażu |
| Przepływ | Ograniczony średnicą zaworu | Zwykle większy i bardziej wydajny | Przy dużej mocy zewnętrzny lepiej kontroluje doładowanie |
| Precyzja sterowania | Wystarczająca w wielu seryjnych autach | Zwykle lepsza przy dużych obciążeniach | Przy mocniejszych projektach łatwiej uzyskać stabilne doładowanie |
| Montaż | Prostszy | Bardziej wymagający | Zewnętrzny zwykle wymaga więcej miejsca i lepszej zabudowy |
| Koszt i złożoność | Niższe | Wyższe | W autach użytkowych często wygrywa prostota, a nie maksimum wydajności |
Z praktyki wynika prosta zasada: jeśli auto ma służyć do codziennej jazdy, seryjny układ zwykle wystarcza. Jeśli jednak mowa o wysokim doładowaniu, mocno zmodyfikowanym silniku albo dużym zapasie przepływu spalin, zewnętrzny wastegate daje większą kontrolę. To prowadzi do kolejnej ważnej rzeczy, czyli odróżnienia go od elementu, z którym bywa mylony najczęściej.
Dlaczego wastegate to nie to samo co blow-off valve
Te dwa zawory pełnią zupełnie różne funkcje, choć oba należą do świata turbo i oba „coś upuszczają”. Wastegate pracuje po stronie spalin i reguluje prędkość turbiny. Blow-off valve działa po stronie dolotu i zrzuca nadmiar sprężonego powietrza, gdy kierowca nagle odpuszcza gaz. To ważne rozróżnienie, bo przy diagnozie objawów łatwo pomylić problem z jednej strony układu z usterką po drugiej.
W praktyce wygląda to tak: gdy jedziesz pod obciążeniem, wastegate pilnuje, żeby turbo nie nabijało zbyt dużego ciśnienia. Gdy odpuszczasz gaz, blow-off valve chroni sprężarkę przed tzw. compressor surge, czyli szkodliwym cofnięciem fali ciśnienia. Jeden element chroni układ przed nadmiernym doładowaniem w trakcie przyspieszania, drugi podczas nagłej zmiany obciążenia. To nie są zamienne nazwy.
Jeśli ktoś mówi „mam problem z wastegate”, a objaw pojawia się głównie po puszczeniu gazu, trzeba być ostrożnym. Nie zawsze winny jest zawór po stronie spalin. Czasem problem leży w BOV, przewodach podciśnienia, sterowaniu albo samym montażu układu. Po takim rozróżnieniu łatwiej przejść do objawów, które najczęściej zauważa kierowca.
Po czym poznać, że wastegate nie pracuje prawidłowo
Uszkodzony lub zacinający się wastegate rzadko daje jeden, bardzo charakterystyczny objaw. Częściej pojawia się zestaw sygnałów, które na pierwszy rzut oka wyglądają jak „turbo zaczęło słabiej ciągnąć”. W praktyce zwracam uwagę na kilka typowych zachowań:
- przeładowanie silnika, czyli zbyt wysokie ciśnienie doładowania,
- niedoładowanie i wyraźnie słabsze przyspieszenie,
- tryb awaryjny i zapis błędów związanych z ciśnieniem doładowania,
- głośniejsze gwizdy, metaliczne grzechotanie albo nierówna praca turbiny,
- wolniejsze wstawanie turbo, szczególnie przy niskich obrotach,
- niestabilne doładowanie przy mocnym obciążeniu.
Tu ważna uwaga: podobne objawy mogą powodować nieszczelne przewody podciśnienia, zużyty aktuator, pęknięty kolektor, zablokowany zawór sterujący albo problem z czujnikiem ciśnienia. Dlatego nie warto zakładać z góry, że winna jest sama turbosprężarka. W diagnostyce turbo najczęściej wygrywa cierpliwe sprawdzenie układu po kolei, a nie wymiana dużego podzespołu „na ślepo”.
Jeżeli po mocniejszym obciążeniu auto wpada w limit mocy albo komputer zapisuje błędy związane z doładowaniem, traktuję to jako sygnał do szybkiej kontroli. Przeładowanie może być groźniejsze, niż wielu kierowców zakłada, bo podnosi temperaturę i obciążenia mechaniczne. A skoro o kontroli mowa, warto wiedzieć, co realnie można zrobić, żeby wydłużyć życie tego elementu.
Jak dbać o układ i kiedy nie odkładać diagnostyki
Wastegate sam w sobie nie wymaga „obsługi okresowej” w takim sensie jak olej czy filtry, ale układ, w którym pracuje, już tak. Najwięcej problemów bierze się z temperatury, nagaru, korozji i sparciałych przewodów. W autach eksploatowanych krótko i intensywnie, zwłaszcza po mieście, zawór może zacząć pracować ciężej, niż przewidział producent. Z czasem prowadzi to do opóźnionej reakcji albo zacinania w jednej pozycji.
Najpraktyczniejsze czynności kontrolne są dość proste:
- sprawdzenie przewodów podciśnienia i ciśnienia pod kątem pęknięć oraz nieszczelności,
- kontrola luzu i płynności pracy cięgna aktuatora,
- ocena, czy zawór nie ma śladów zapieczenia przez nagar lub korozję,
- odczyt parametrów doładowania w diagnostyce OBD, jeśli auto to umożliwia,
- weryfikacja, czy sterowanie elektroniczne nie zgłasza błędów związanych z pozycją zaworu.
Jeśli auto ma elektronicznie sterowany wastegate, nie warto improwizować z „regulacją na oko”. Taki układ wymaga poprawnych nastaw i logiki sterowania, a nie tylko mechanicznego ruchu zaworu. W starszych konstrukcjach awaria bywa prostsza i tańsza w naprawie, w nowszych częściej oznacza większą zależność od elektroniki. To właśnie dlatego szybka diagnostyka ma sens, zanim objaw przerodzi się w większy problem z turbodoładowaniem.
Co zapamiętać, zanim uznasz, że problem leży w turbinie
Najważniejsza rzecz jest taka: wastegate nie zwiększa mocy sam z siebie, tylko trzyma ją w ryzach. To zawór, który pozwala silnikowi korzystać z turbo bez wchodzenia w strefę ryzyka. Gdy działa poprawnie, kierowca zwykle nawet o nim nie myśli. Gdy zaczyna szwankować, objawy często przypominają awarię samej turbosprężarki, choć źródło może być znacznie prostsze.
Jeżeli miałbym ułożyć tę wiedzę w jedną zasadę diagnostyczną, brzmiałaby tak: najpierw sprawdzaj sterowanie, szczelność i ruch zaworu, dopiero potem zakładaj problem z dużym podzespołem. W układach turbo to oszczędza czas, pieniądze i niepotrzebne wymiany. A przy okazji pozwala lepiej rozumieć, jak pracuje silnik, który ma dawać moc, ale jednocześnie pozostawać pod kontrolą.
