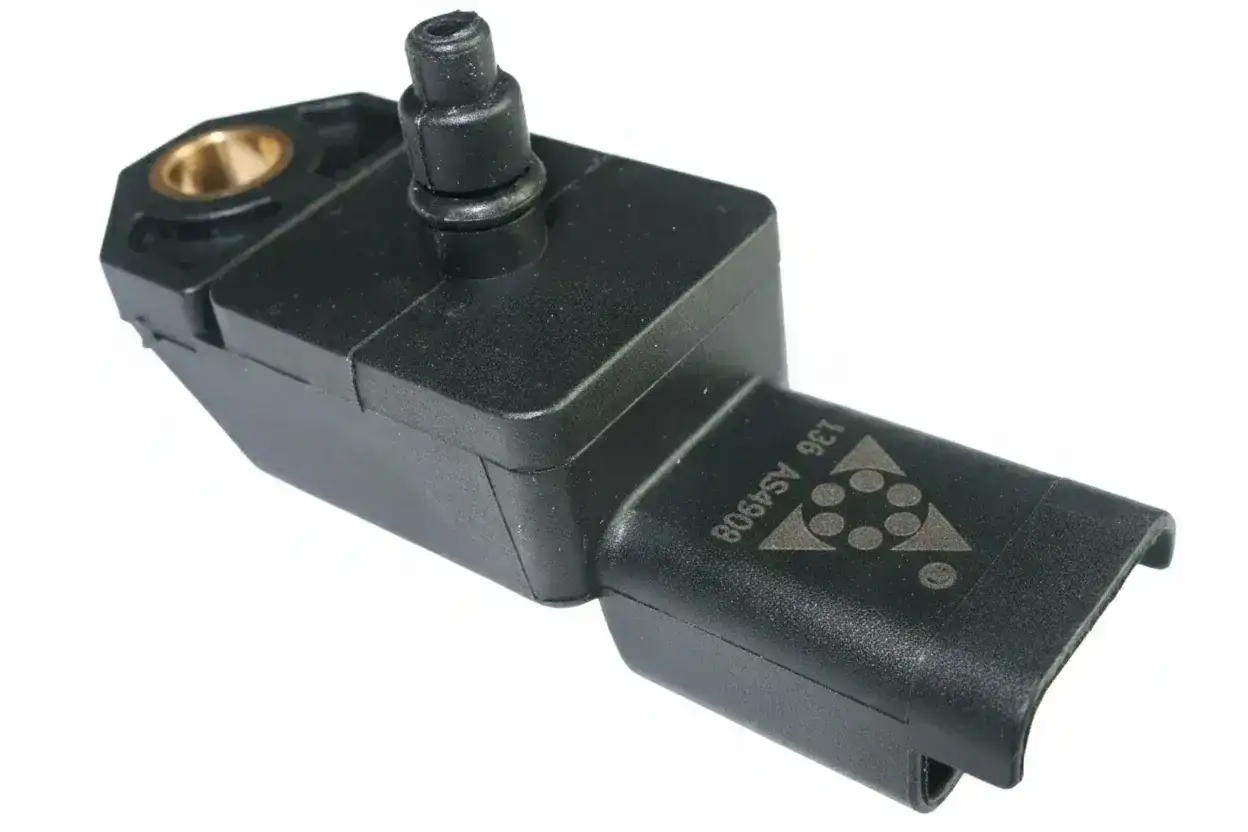

MAP sensor odpowiada za odczyt ciśnienia w kolektorze dolotowym, a sterownik na tej podstawie koryguje dawkę paliwa, zapłon i reakcję silnika na gaz. Gdy zaczyna przekłamywać, auto zwykle nie psuje się nagle, tylko stopniowo traci elastyczność, gorzej pracuje na biegu jałowym i potrafi spalić wyraźnie więcej paliwa. W tym tekście wyjaśniam, jak działa czujnik MAP sensor, jakie daje objawy, jak go sprawdzić i kiedy wystarczy czyszczenie, a kiedy rozsądniejsza jest wymiana.
Najważniejsze informacje o MAP sensorze w silniku
- MAP mierzy ciśnienie bezwzględne w kolektorze dolotowym, a nie sam „boost” widoczny na zegarach.
- Sprawny sensor pomaga sterownikowi dobrać mieszankę, wyprzedzenie zapłonu i dawkę doładowania.
- Typowe objawy usterki to spadek mocy, falowanie obrotów, większe spalanie i błąd check engine.
- Nie każda awaria oznacza uszkodzony sam czujnik - równie często winne są nieszczelności dolotu, instalacja elektryczna albo zabrudzenie.
- W praktyce najpewniejsza diagnostyka zaczyna się od odczytu błędów i danych na żywo, a nie od wymiany części „na ślepo”.
- Przy popularnych autach koszt części zwykle mieści się w widełkach od kilkudziesięciu do kilkuset złotych, zależnie od marki i konstrukcji.
Jak działa czujnik ciśnienia w kolektorze i co naprawdę mierzy
W praktyce chodzi o czujnik, który „widzi”, jakie ciśnienie panuje w kolektorze dolotowym. Sterownik silnika przelicza ten sygnał razem z obrotami, temperaturą zasysanego powietrza i położeniem przepustnicy, żeby oszacować obciążenie jednostki. To ważne, bo od tego zależy nie tylko dawka paliwa, ale też stabilność biegu jałowego, emisja spalin i reakcja na gaz.
Najczęstsze nieporozumienie dotyczy samej nazwy. MAP mierzy ciśnienie bezwzględne, czyli odnoszone do próżni, a nie do ciśnienia „ponad atmosferę”. Dlatego przy wyłączonym silniku i włączonym zapłonie wartość zwykle powinna być zbliżona do ciśnienia atmosferycznego, a w silniku turbo pod obciążeniem może wzrastać powyżej 100 kPa.
W wielu konstrukcjach sygnał z sensora ma postać napięcia, najczęściej w zakresie około 0,5-4,5 V. To nie jest sztywna reguła dla każdego auta, ale dobry punkt odniesienia podczas diagnostyki. Ja patrzę na to tak: jeśli sygnał stoi w miejscu, skacze bez logiki albo nie reaguje na zmianę obciążenia, problem jest realny nawet wtedy, gdy silnik jeszcze jakoś pracuje.
To właśnie dlatego MAP jest jednym z tych elementów, których usterka potrafi długo udawać „ogólny problem z silnikiem”, a nie konkretną awarię. Z tego powodu warto od razu przejść do odmian sensora i tego, jak pracuje on w różnych jednostkach napędowych.
Jakie są jego odmiany w różnych silnikach
Nie każdy MAP sensor pełni dokładnie tę samą rolę. W wolnossącym silniku benzynowym jego zadanie jest inne niż w jednostce turbo, a w dieslu często dochodzi jeszcze współpraca z układem EGR i sterowaniem doładowaniem. Sama zasada działania pozostaje podobna, ale warunki pracy są już wyraźnie inne.
Silniki wolnossące
W prostszych konstrukcjach MAP służy głównie do oceny obciążenia silnika i poprawnego dawkowania paliwa. Tu objawy usterki często widać jako nierówny jałowy, ospałość przy ruszaniu i większe spalanie. W takich autach odczyt ciśnienia w kolektorze powinien reagować płynnie na zmianę obciążenia, bez gwałtownych przeskoków.
Silniki turbo i doładowane
W autach z turbiną sensor ma większe znaczenie, bo pomaga kontrolować ciśnienie doładowania. Jeśli jego zakres jest źle dobrany albo sygnał przekłamuje, sterownik może ograniczać moc, wywoływać tryb awaryjny albo źle sterować wastegate’em czy geometrią turbiny. W praktyce w mocniej przerobionych autach stosuje się czujniki o większym zakresie pomiarowym, na przykład 2-, 3- lub 4-barowe, dobrane do docelowego ciśnienia.
Układy z czujnikiem temperatury wbudowanym w MAP
Coraz częściej jeden element mierzy jednocześnie ciśnienie i temperaturę powietrza. To wygodne dla sterownika, bo ma dwa sygnały z jednego miejsca i może dokładniej wyliczyć warunki spalania. Z punktu widzenia diagnostyki oznacza to jedno: uszkodzenie może dotyczyć tylko części pomiarowej, a nie całego modułu.
W dieslu sensor też nie jest dodatkiem „na wszelki wypadek”. Kontroluje przepływ powietrza, wpływa na dawkę paliwa i współpracę z EGR, więc jego błędny odczyt potrafi mocno zmienić zachowanie silnika. To prowadzi już prosto do objawów, które kierowca zauważa jako pierwsze.
Objawy, które naprawdę czuć za kierownicą
Uszkodzony albo zabrudzony sensor nie zawsze daje od razu dramatyczny efekt. Często zaczyna się od drobiazgów: auto gorzej reaguje na gaz, obroty lekko falują, a spalanie idzie w górę. Problem w tym, że podobne objawy potrafią wywołać też nieszczelność dolotu, zużyta przepustnica czy kłopoty z instalacją elektryczną.
| Objaw | Co często sugeruje | Co sprawdzić przed wymianą |
|---|---|---|
| Check engine i błąd z grupy MAP | Problem z sygnałem, zasilaniem albo zakresem odczytu | Wtyczka, masa, przewód 5 V, stan instalacji |
| Falowanie obrotów na biegu jałowym | Błędny odczyt obciążenia albo nieszczelność dolotu | Przewody podciśnienia, kolektor, odmę, przepustnicę |
| Ospała reakcja na gaz i spadek mocy | Sterownik źle dobiera dawkę paliwa lub doładowanie | Szczelność intercoolera, turbo, filtr powietrza |
| Większe spalanie | Zaburzona mieszanka i korekty paliwowe | Odczyty live data, sonda lambda, dolot, EGR |
| Dymienie w dieslu | Błędna ilość powietrza widziana przez sterownik | EGR, przewody doładowania, zabrudzenie kanału pomiarowego |
| Trudny rozruch lub gaśnięcie | Skrajnie błędny sygnał lub przerwa w obwodzie | Zasilanie, sygnał, czujnik, ewentualnie przecieki w dolocie |
Najbardziej zdradliwe jest to, że czujnik może działać poprawnie na jałowym, a przekłamywać dopiero pod obciążeniem. Dlatego sama lista objawów jeszcze niczego nie przesądza i trzeba przejść do diagnostyki opartej na danych, nie na zgadywaniu.
Jak sprawdzić czujnik bez zgadywania
Ja zaczynam od odczytu błędów i parametrów bieżących, bo to najszybszy sposób, żeby odsiać przypadkowe podejrzenia. Zanim odkręcę jakąkolwiek część, chcę wiedzieć, czy sterownik widzi sensowną wartość ciśnienia, czy sygnał jest martwy, czy tylko rozjeżdża się przy określonych warunkach.
- Odczytaj błędy OBD i zapisz freeze frame, jeśli jest dostępny.
- Porównaj ciśnienie MAP przy włączonym zapłonie i zgaszonym silniku z ciśnieniem atmosferycznym.
- Obejrzyj wtyczkę, piny i wiązkę pod kątem korozji, oleju i naderwanych przewodów.
- Sprawdź szczelność dolotu, przewodów podciśnienia i rur doładowania.
- Zweryfikuj zasilanie 5 V, masę i linię sygnałową multimetrem lub oscyloskopem.
- Jeśli odczyty nadal są nielogiczne, porównaj wynik z pewnym, sprawnym sensorem albo z pomiarem mechanicznym.
Przeczytaj również: Uszczelniacze zaworowe - objawy, diagnoza i koszty naprawy
Jakie wartości wyglądają zdrowo
Wartości zawsze zależą od silnika, wysokości nad poziomem morza i obciążenia, ale kilka punktów odniesienia jest przydatnych w praktyce. W samochodzie wolnossącym dobrze działający układ zwykle pokazuje w przybliżeniu ciśnienie atmosferyczne przy włączonym zapłonie, a na biegu jałowym wyraźnie niższe wartości, bo w kolektorze pojawia się podciśnienie.
| Warunek | Typowy odczyt MAP | Co to oznacza |
|---|---|---|
| Zapłon włączony, silnik zgaszony | Około 95-103 kPa | Wartość zbliżona do ciśnienia atmosferycznego |
| Bieg jałowy w wolnossącej benzynie | Około 25-40 kPa | Silne podciśnienie w kolektorze |
| Średnie obciążenie | Około 40-70 kPa | Normalna praca pod częściowym gazem |
| Pełny gaz w wolnossącym silniku | Blisko wartości atmosferycznej | Przepustnica otwarta, podciśnienie maleje |
| Silnik turbo pod obciążeniem | Powyżej 100 kPa | Ciśnienie doładowania ponad atmosferę |
Jeśli napięcie stoi sztywno na jednym poziomie, skacze bez związku z obciążeniem albo nie zmienia się mimo wyraźnej zmiany gazu, to dla mnie jest to mocny sygnał, że trzeba szukać usterki w czujniku, zasilaniu albo nieszczelności dolotu. Gdy już to wiadomo, można rozsądnie zdecydować, czy sens ma czyszczenie, czy od razu wymiana.
Czyszczenie, wymiana i realne koszty
Czyszczenie ma sens wtedy, gdy problemem jest sadza, olej lub osad z układu dolotowego. W wielu autach wystarczy delikatny preparat do elektroniki lub czujników i ostrożne usunięcie zabrudzenia z kanału pomiarowego. Nie używam agresywnych środków typu ciężki odtłuszczacz do hamulców, bo łatwo uszkodzić membranę albo element pomiarowy.
Jeśli sensor ma pękniętą obudowę, uszkodzony układ scalony, zalanie wodą albo trwałą przerwę w sygnale, czyszczenie nie rozwiąże problemu. Wtedy wymiana jest po prostu tańsza niż dalsze eksperymenty. Dobrą praktyką jest też sprawdzenie przy okazji stanu uszczelki, kostki i wiązki, bo nowa część zamontowana w brudnym lub nieszczelnym miejscu szybko wróci do punktu wyjścia.
| Usługa lub część | Typowy koszt w Polsce | Uwagi praktyczne |
|---|---|---|
| Preparat do czyszczenia | 20-40 zł | Wystarcza na kilka użyć, jeśli problem jest tylko z osadem |
| Diagnostyka OBD i live data | 100-250 zł | Zależnie od warsztatu i zakresu testów |
| Czyszczenie w warsztacie | 50-150 zł | Opłacalne, jeśli sensor jest zabrudzony, ale elektrycznie sprawny |
| Zamiennik budżetowy | 50-120 zł | Najtańsza opcja, ale warto pilnować jakości |
| Markowy zamiennik | 120-250 zł | Często najlepszy kompromis między ceną a trwałością |
| Oryginał lub część OE | 250-600 zł i więcej | W nowszych lub premium autach koszt potrafi być wyraźnie wyższy |
| Robocizna przy wymianie | 50-150 zł | Prosty dostęp obniża koszt, trudny dostęp go podnosi |
Jeżeli po wymianie błąd wraca po kilku dniach, nie zakładam od razu, że nowy element jest wadliwy. Częściej winna jest nieszczelność dolotu, przewód podciśnienia albo problem z instalacją. Z tego powodu warto jeszcze odróżnić MAP od drugiego czujnika, z którym bywa mylony najczęściej.
Jak nie pomylić MAP z MAF
To jedna z najczęstszych pomyłek przy diagnozie. MAP mierzy ciśnienie w kolektorze, a MAF mierzy rzeczywistą masę powietrza zasysanego przez silnik. Oba czujniki pomagają sterownikowi policzyć właściwą dawkę paliwa, ale robią to inną metodą i są wrażliwe na inne rzeczy.
| Cecha | MAP sensor | MAF sensor |
|---|---|---|
| Co mierzy | Ciśnienie bezwzględne w kolektorze dolotowym | Masę lub przepływ powietrza zasysanego do silnika |
| Gdzie zwykle siedzi | Na kolektorze, w króćcu dolotowym lub rurze doładowania | W przewodzie dolotowym, zwykle za filtrem powietrza |
| Na co jest wrażliwy | Na nieszczelności, błędy zasilania i zabrudzenie kanału pomiarowego | Na brudny filtr, olej z filtrów stożkowych i zanieczyszczenie elementu pomiarowego |
| W jakich autach bywa szczególnie ważny | W silnikach turbo, dieslach i układach z EGR | W wielu benzynach i konstrukcjach nastawionych na precyzyjny pomiar masy powietrza |
| Plus praktyczny | Szybko reaguje na zmiany ciśnienia i dobrze współpracuje z doładowaniem | Daje bezpośredni obraz ilości powietrza, które faktycznie wpada do silnika |
W wielu nowoczesnych autach oba sygnały są porównywane przez sterownik, więc nie chodzi o wybór „lepszego” rozwiązania, tylko o zgodność z konkretną konstrukcją silnika. To dobra wiadomość dla diagnostyki, bo rozjazd między tymi wartościami często szybciej wskazuje nieszczelność lub błąd pomiaru niż sam komunikat z komputera.
Co sprawdzić, żeby problem nie wrócił
Jeżeli wymiana lub czyszczenie rozwiązały temat, nie zamykam sprawy bez sprawdzenia przyczyny, która doprowadziła do usterki. W praktyce najczęściej chodzi o brudny dolot, odmę, zużyte przewody podciśnienia, nieszczelny intercooler albo złącze, które łapie wilgoć i korozję.
- Sprawdź filtr powietrza i szczelność obudowy dolotu.
- Skontroluj odmę, przewody podciśnienia i opaski na rurach doładowania.
- Oceń, czy EGR i kolektor nie są mocno zabrudzone sadzą.
- Unikaj tanich, olejonych wkładów filtracyjnych, jeśli producent auta tego nie przewiduje.
- Po naprawie skasuj błędy i zrób jazdę próbną z podglądem danych na żywo.
- Jeśli problem wraca, wróć do instalacji elektrycznej, a nie od razu do kolejnego czujnika.
W mojej ocenie najlepsza strategia jest prosta: najpierw odczyt, potem porównanie danych, dopiero na końcu wymiana części. Przy MAP sensorze to szczególnie ważne, bo jeden mały błąd w dolocie potrafi udawać awarię samego czujnika. Jeśli podejdziesz do tematu metodycznie, łatwiej unikniesz niepotrzebnych wydatków i szybciej przywrócisz silnik do równej pracy.
